Решение WebAccess оптимизирует автоматическое управление мониторингом и контролем

Решение WebAccess оптимизирует автоматическое управление мониторингом и контролем

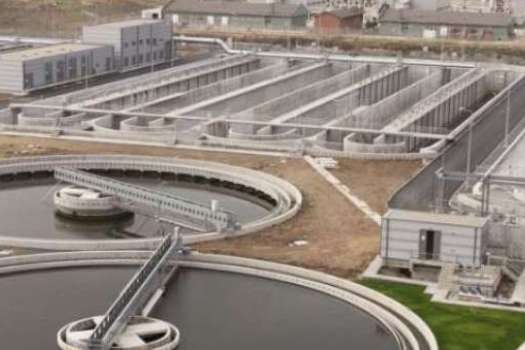

Станция очистки сточных вод является базовой инфраструктурой современного общества для очистки сточных вод, создаваемых домами и предприятиями. Ее работа длится 24 часа в сутки, а очистка сточных вод включает в себя несколько процессов для удаления твердых и других веществ, а также органических соединений. Такой сложный рабочий процесс требует тщательного управления, и надзора персонала завода в этом случае недостаточно. Кроме того, качество воды может быть изменено в одно мгновение, и любая небрежность или ошибка может привести к загрязнению окружающей среды. Таким образом, автоматическая система мониторинга и контроля играет очень важную роль в обеспечении соответствия очищенных стоков экологическим нормам и государственным критериям перед сбросом в канализацию или реку.

Тем не менее, как эффективно создать централизованную систему мониторинга и управления с минимальными затратами для получения максимальной выгоды, как обеспечить стабильность системы и сохранить возможности расширения в будущем, все это будет зависеть от выбора аппаратного и программного обеспечения. Advantech предлагает мощное программное обеспечение, в том числе передовое программное обеспечение WebAccess SCADA, программируемый контроллер автоматизации APAX с модулями ввода / вывода и коммутаторы EKI Ethernet, что позволяет системным интеграторам быстро завершить свои проекты по очистке сточных вод, не задумываясь о совместимости. Предоставляя полную функциональность, это общее решение обладает максимальной надежностью, гарантирующей бесперебойную работу. Между тем, разработчики могут получить значительные преимущества благодаря мощным и широким возможностям WebAccess, позволяющим легко получать данные и интегрировать несколько узлов или платформ для удовлетворения текущих и будущих требований проекта при одновременном снижении затрат на разработку и обслуживание.

Системные требования:

Easy Control Technology - это компания, специализирующаяся на технологиях автоматического управления в Тайване, которая также специализируется на проектировании, планировании и интеграции систем для государственных общественных строительных проектов, научных учреждений и технологических предприятий. Недавно она выиграла тендер на проект по очистке сточных вод в рамках плана освоения земель Southern Star в Гаосюнской зоне свободной торговли. Чтобы обеспечить оптимизированную конфигурацию системы автоматического мониторинга и управления, компания объединила бы десятки процессов очистки сточных вод в главную станцию плюс четыре подстанции (центральный диспетчерский пункт, насосная станция и камера, станция биологической очистки, быстрая / медленная станция смешивания и сброса, станция химического контроля и обработки осадка).

Из-за сложности этой системы Easy Control Technology искала экономически эффективное интегрированное решение, чтобы ускорить разработку проекта при наименьших усилиях. Что касается программного обеспечения, оно должно иметь масштабируемую возможность централизованного управления с функцией резервирования для выполнения удаленного диспетчерского управления и сбора данных на месте без потерь, а также поддерживать открытые интерфейсы и протокол Modbus для легкого доступа к данным и интеграции различных устройств. Кроме того, существует необходимость в предоставлении широкого спектра графических библиотек для передачи данных с помощью анимации в режиме реального времени. Что касается технических характеристик оборудования, поддержка языка структурированного текста (ST) является обязательным условием, поскольку компания обычно использует его для программирования. Для повышения надежности системы также необходимы функции резервного копирования и механизм быстрого восстановления.

Описание системы:

Для этого проекта по очистке сточных вод Advantech предоставила комплексное решение, которое объединило WebAccess 8.1 с продуктами серии APAX-5000 и EKI. Установленный контроллер APAX-5620 на основе RISC был оснащен различными модулями для сбора и доставки цифровых / аналоговых сигналов от четырех подстанций в центр управления через промышленный коммутатор Ethernet EKI-7659C. Собранные данные затем отображаются с помощью WebAccess, благодаря чему достигается централизованный удаленный мониторинг. WebAccess также может быть интегрирована с видеокамерами или системами видеонаблюдения с использованием гигабитного PoE-переключателя EKI-9312P для поддержки непосредственного наблюдения за оборудованием.

Платформа Advantech WebAccess предлагает более широкие функциональные возможности, чем обычные системы SCADA, и кроме того, предоставляет множество преимуществ. Являясь базовой платформой, WebAccess обеспечивает централизованное управление всеми узлами SCADA, которые работают независимо, предоставляя избыточные узлы и порты связи, чтобы сбои не прерывали работу системы. Благодаря поддержке нескольких открытых интерфейсов, многочисленных драйверов устройств (через протокол Modbus) и возможности подключения к данным в режиме реального времени, WebAccess предлагает интеграционные возможности, которые позволяют программистам легко выполнять задачи обмена данными или доступа к платформе.

Кроме того, предоставление нескольких встроенных графических элементов и настраиваемых функций позволяет системным дизайнерам без труда создавать пользовательские интерфейсы и динамически обновляемые анимации. Тем не менее, самое главное, WebAccess - это 100% веб-платформа, которая имеет частную облачную архитектуру, что позволяет выполнять настройку и администрирование системы через стандартный веб-браузер и поддерживает доступ к данным в режиме реального времени в любое время и в любом месте, включая мобильные устройства. Что касается будущего потенциала расширения, WebAccess поддерживает как быстрые обновления, так и комплексную интеграцию.

Что касается аппаратного обеспечения, APAX-5620 - это контроллер на основе RISC, оснащенный процессором Intel® Marvell® XScale® PXA270 и функциями резервного копирования / резервирования. Среда программирования APAX-5620 поддерживает все языки программирования МЭК 61131-3 (включая ST). Являясь важной частью системы управления и контроля, модуль APAX-5620 и устройства ввода-вывода предлагают максимальное время ответа 1 мс, чтобы обеспечить эффективную обработку локальных измерений и событий. Обладая мощными встроенными коммуникационными возможностями, APAX-5620 можно использовать для простой связи с несколькими узлами WebAccess SCADA. Кроме того, с установкой двух модулей APAX-5620 можно включить функцию резервного копирования / резервирования для повышения доступности системы.

Наконец, благодаря использованию избыточного сетевого протокола X-Ring, EKI-7659C предлагает более надежную сетевую связь, которая обеспечивает своевременную доставку данных.

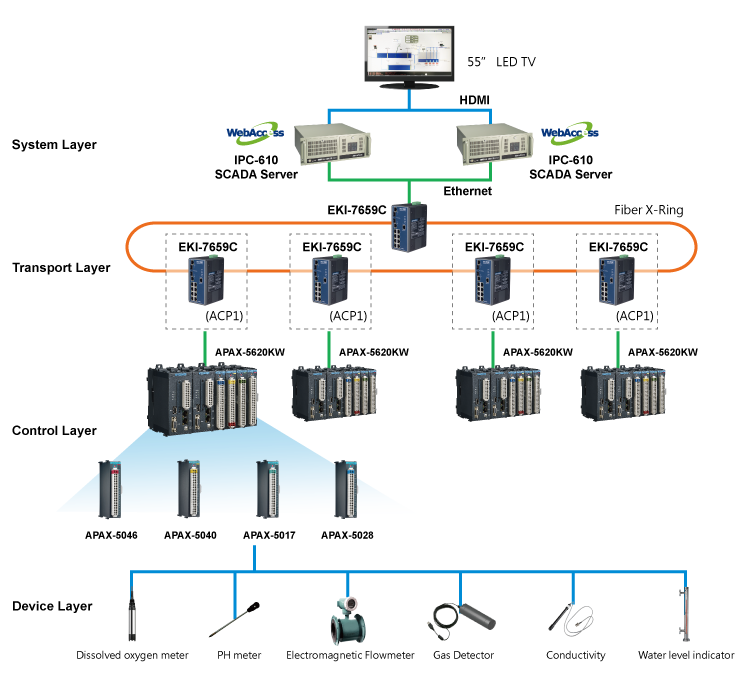

Системная диаграмма:

Заключение:

В эпоху Интернета вещей (IoT) очистка сточных вод потребует не только автоматического мониторинга и контроля, но и подготовки функций для облачных сервисов. Полностью основанный на веб-браузере Advantech WebAccess превзошел общее программное обеспечение SCADA в вертикальной и горизонтальной интеграции. Его обильные функции и инструменты с открытой архитектурой не только соответствуют существующим системным требованиям, но и учитывают будущее расширение. Благодаря этой мощной платформе системные интеграторы могут значительно повысить эффективность разработки проектов и обслуживания. Кроме того, общее решение Advantech для этого проекта - это комплексная схема резервирования. Как программное обеспечение, так и аппаратное обеспечение, такое как узел, компорт, контроллер и сетевой коммутатор, все они предоставляют резервные конфигурации, которые способствуют созданию высокостабильной и надежной работы системы. Превосходный результат позволил Easy Control Technology постоянно использовать решение WebAccess в области водных ресурсов.
