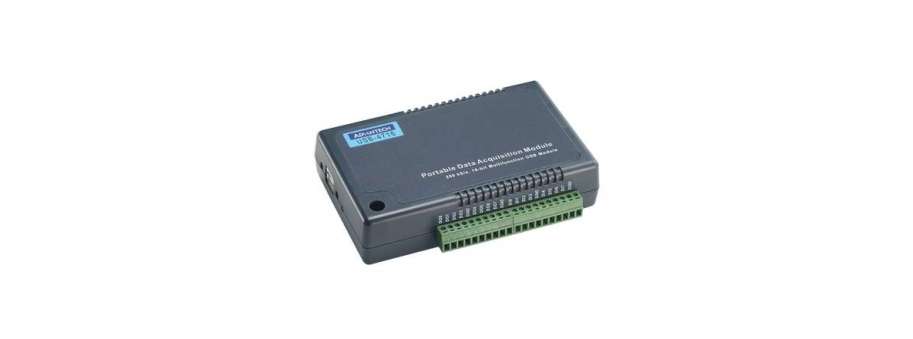

Багатофункціональний USB-модуль USB-4716 від 200 kс/с, 16 біт, 16 каналів Advantech USB-4716

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
USB-4716-AE Внешний многофункциональный модуль АЦП с интерфейсом USB. 200KS/s, 16-bit  37 186,0

Серія USB-4700 містить модулі збору даних plug-and-play, які можна встановлювати, не відкриваючи корпус; просто підключіть модулі для доступу до зібраних даних. Надійні та достатньо міцні для промислового застосування, але при цьому достатньо доступні для домашніх систем, модулі серії USB-4700 надають прості т ефективні засоби додавання можливості вимірювання та керування в комп'ютери з USB-інтерфейсом.

USB-4716 пропонує 16 одностороніх/8 диференційних аналогових входів з роздільною здатністю 16 біт, пропускну здатність до 200 кС/с, 16 цифрових входів/виходів, 1 лічильник користувача та 2 16-розрядних аналогових вихода. Крім того, оскільки USB-4716 отримує живлення від комп'ютера крізь порт USB, не потрібне підключення зовнішнього джерела живлення, що робить цей модуль найбільш економічним рішенням для різноманітних додатків тестування та вимірювання.

  • Підтримує USB 2.0
  • Портативний
  • Живлення від шини
  • 16 x каналів аналогового вводу
  • Аналоговий вихід з роздільною здатністю 16 біт
  • Частота дискретизації до 200 кС/с
  • 8-канальний цифровий вхід/8-канальний цифровий вихід, 2-канальний аналоговий вмхід та 1 x 32-бітний лічильник
  • З'ємні гвинтові клеми на модулях
  • Підходить для монтажу на DIN-рейку
  • 1 x USB-кабель, що закривається в комплекті для забезпечення безпеки підключення

Додаткова інформація

Analog Input

Channels 16 Single ended/ 8 differential (software programmable)
Resolution 16 bits
Max. Sampling Rate 200 kS/s (for USB 2.0)
Note: The sampling rate of each channel is influenced by the number of used channels. For example, if 4 channels are used, the sampling rate will be 200k/4 = 50 kS/s per channel
FIFO Size 1,024 samples
Overvoltage Protection 30 Vp-p
Input Impedance 1 GW
Sampling Modes Software, onboard programmable pacer, or external

Analog Output

Channels 2
Resolution 16 bits
Output Rate Static update
Output Range (V, software programmable)
Internal Reference
  • Unipolar 0 ~ 5 , 0 ~ 10
  • Bipolar ±5, ±10
Slew Rate 0.125 V/µs
Driving Capability 5 mA
Output Impedance 0.1 Ω max.
Operation Mode Single output
Accuracy Relative: ±1 LSB

Digital Input

Channels 8
Compatibility 3.3 V/5 V/TTL
Input Voltage
  • Logic 0: 1.0 V max.
  • Logic 1: 2.0 V min.

Digital Output

Channels 8
Compatibility 3.3 V/TTL
Output Voltage
  • Logic 0: 0.4 V max.
  • Logic 1: 2.4 V min
Output Capability
  • Sink: 6 mA (sink)
  • Source: 6 mA (source)

Event Counter

Channels 1
Compatibility 3.3V/TTL
Max. Input Frequency 1 kHz

General

Bus Type USB 2.0
I/O Connector Onboard screw terminal
Dimensions (L x W x H) 132 x 80 x 32 mm (5.2" x 3.15" x 1.26")
Power Consumption
  • Typical: 5 V @ 360 mA
  • Max.: 5 V @ 450 mA
Operating Temperature 0 ~ 60 °C (32 ~ 158 °F)
Storage Temperature -20 ~ 70 °C (-4 ~ 158 °F)
Operating Humidity 5 ~ 85% RH non-condensing
Storage Humidity 5 ~ 95% RH non-condensing
