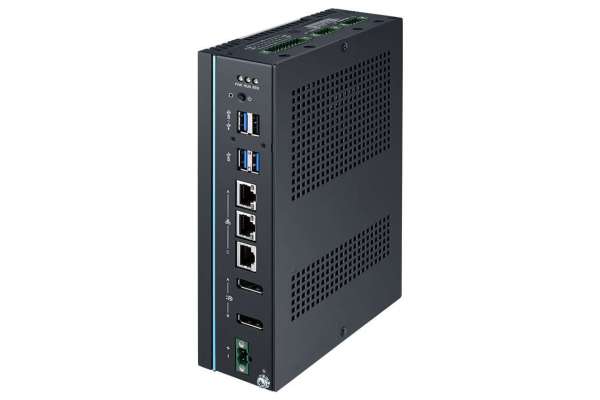

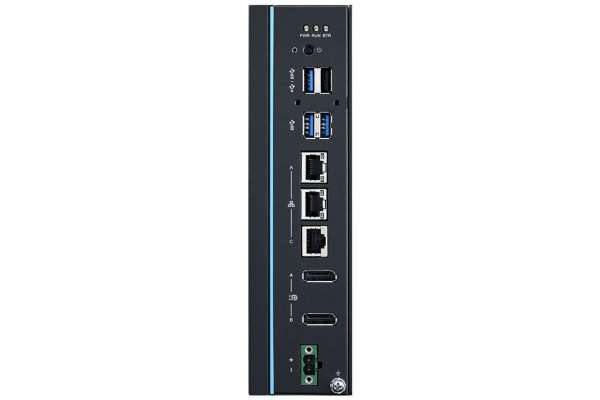

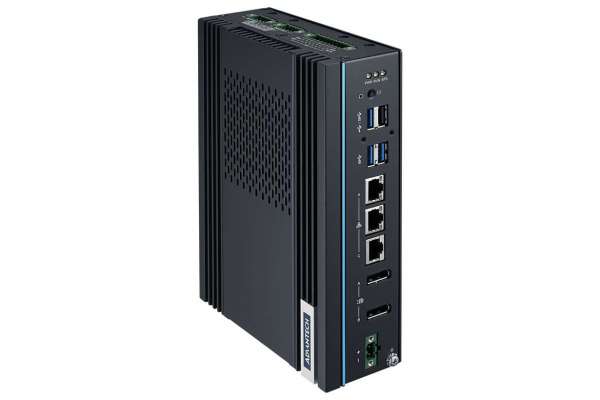

Безвентиляторний контролер на DIN-рейці з процесором 13-го покоління Intel® Core™ Advantech UNO-148 V2
Серія UNO-100 компанії Advantech - це інтегровані в DIN-рейку контролери, які мають модульну конструкцію, що дає змогу гнучко конфігурувати їх відповідно до конкретних вимог до використання. UNO-148 V2 оснащений процесором Intel® Core™ i 13-го покоління з 8 ГБ оперативної пам'яті DDR5, а також 3 x LAN, 4 x COM, 3 x USB 3.2, 1 x USB 2.0, 8 x DI, 8 x DO і 2 x DP 1.4.

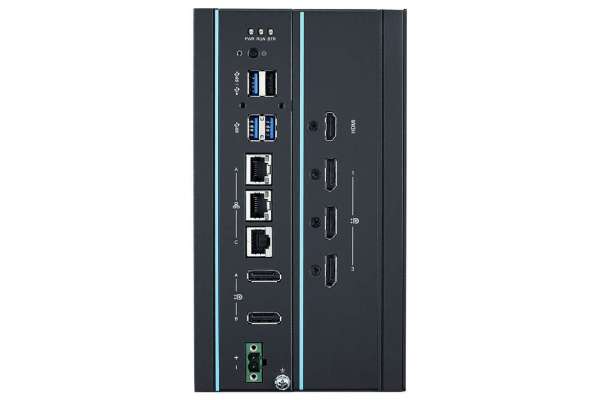

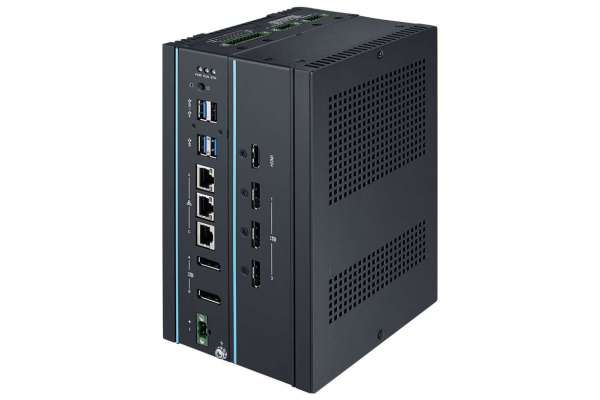

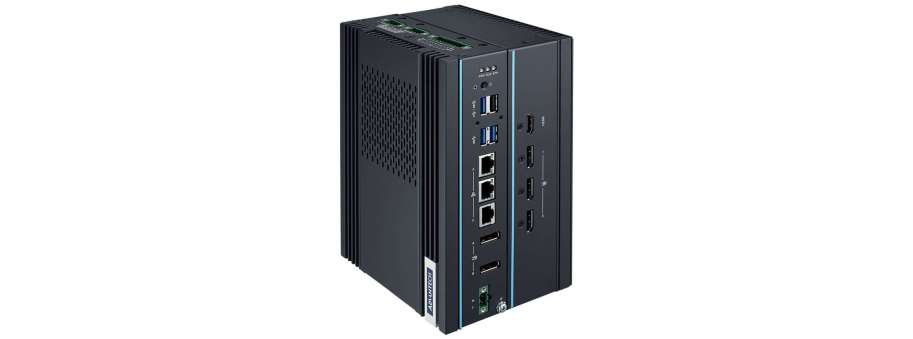

Контролер також підтримує 1 x повнорозмірний mini PCIe, 2 x M.2 M Key, 1 x M.2 E Key та 1 x nano SIM-картку для зручного розширення, щоб задовольнити різноманітні промислові додатки. Відповідаючи вимогам безпеки IEC 61010-1 для промислового використання, UNO-148 V2 може бути оснащений додатковим комплектом розширення другого стека, який підтримує технологію iDoor від Advantech для інтеграції додаткових промислових модулів Fieldbus, бездротового зв'язку, вводу/виводу та периферійних модулів.
- Процесор Intel 13-го покоління Core i7/i5/i3 з 8 ГБ пам'яті DDR5
- Ізоляція портів для 8 x DI, 8 x DO, 4 x COM
- Підтримка 2* SSD-накопичувачів NVMe M.2 M key 2280 (підтримка RAID) і модулів Wi-Fi M.2 E Key 2230
- Модульна конструкція для додаткового розширення iDoor
- Вбудований TPM 2.0 забезпечує апаратний захист
- Відповідає стандарту IEC 61010-2
- Комплект для встановлення на DIN-рейку з підвищеною міцністю. Модульна конструкція для додаткового розширення iDoor
Додаткова інформація
General |
|
| Certification | CE, FCC, UL61010-2-201, CCC, BSMI |
| Dimensions (W x D x H) | 53 x 140 x 200 (1.4 x 5.5 x 7.8 in) |
| Form Factor | Regular size |
| Enclosure | Aluminum housing |
| Mount Option | DIN Rail |
| Weight (Net) | 1.8 kg / 3.96 lb |
| Power Requirement | 10~36VDC |
| Power Consumption |
41W (typical), 63W (max.)
- For UNO-148-IS2EA (iDoor + SATA): 72max.
- For UNO-148-P11EA (PCIE x4): 87max.
|
| OS Support | Windows 10 2021 LTSC, Windows 11, AdvLinux (Ubuntu 22.04) |
System Hardware |
|
| BIOS | AMI UEFI 256Mbit |
| Watchdog Timer | Programmable timer with 255 intervals (1 ~ 255 sec) |
| Security | TPM2.0 |
| Processor |
|
| Memory | 8 GB DDR5 SODIMM-4800 (up to 64 GB with 2 x slots) |
| Graphics Engine | CPU i3 &i5: Intel UHD/i7: Iris X |
| Ethernet |
|
| TSN | Supported via i226 LAN port IEEE 802.1Qav/802.Qbv |
| LED Indicators | 1 x Power, 1 x RTC battery, 1 x LAN (active, status), and 1 x programmable indicator |
| Expansion |
|
I/O |
|
| Isolated Serial Ports | 4 x RS-232/422/485 (terminal block) 50 ~115.2 kbps (isolation protection: 2500 VDC) |
| LAN | 1 x 10/100/1000BASE-T Fast Ethernet (RJ45) 2 x 10/100/1000/2500BASE-T Fast Ethernet (RJ45) |
| USB | 2 x USB 3.2 (Gen2), 1 x USB 3.2 (Gen1), 1 x USB 2.0 |
| Isolated DI/O |
|
| Displays | 2 x DP 1.4, up to 3840 x 2160 (4K) @ 60 Hz |
| Power Connector | 1 x 2-pin terminal block |
Environmental |
|
| Operating Temperature | For TDP @ 15W, -20 ~ 60 °C/-4 ~ 140 °F with 0.7 m/s airflow |
| Storage Temperature | -40 ~ 85 °C/-40 ~ 185 °F |
| Relative Humidity | 95% RH @ 40 °C/104 °F, non-condensing |
| Shock Protection | Operating, IEC 60068-2-27, 50G, half sine, 11ms |
| Vibration Protection | Operating, IEC 60068-2-64, 2Grms, random, 5 ~ 500Hz, 1hr/axis (SSD) Operating, IEC 60068-2-64, 0.3Grms, random, 5 ~ 500Hz, 1hr/axis (HDD) |
| Ingress Protection | IP20 |
