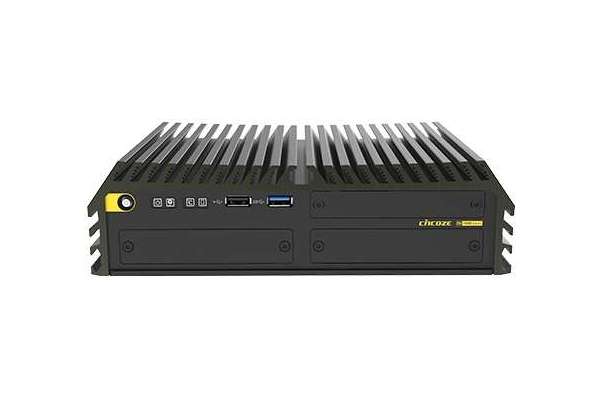

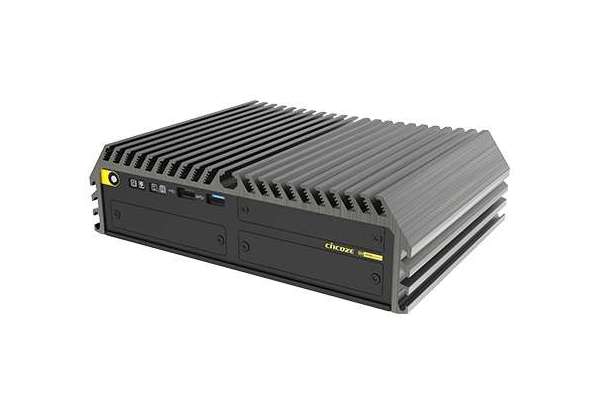

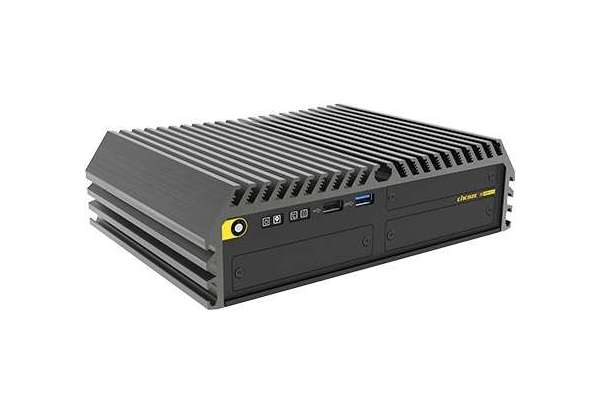

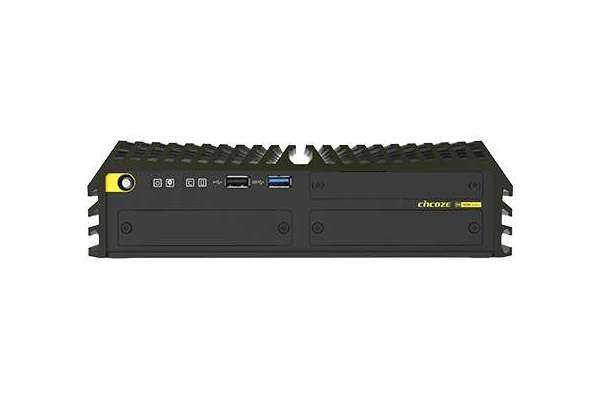

Високопродуктивний захищений вбудовуваний ПК EN50155, MIL-STD-810G, на процесорах Intel® Core™ 9/8 покоління Cincoze DV-1000

Виробник: Cincoze
Facebook Twitter Linkedin Mail

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
DV-1000-R10 Високопродуктивний компактний комп'ютер Cincoze DV-1000 9/8th Generation Intel Core Series Processors, High Performance and Essential Rugged Embedded Computer  51 579,4

DV-1000 оснащений процесором Intel® Core™ i7/i5/i3 9/8-го покоління (серія Coffee Lake-R S) та набором мікросхем Intel® H310, підтримує до 128 ГБ пам'яті DDR4 2666 МГц. DV-1000 забезпечує достатню потужність для важких багатозадачних робочих навантажень та додатків.

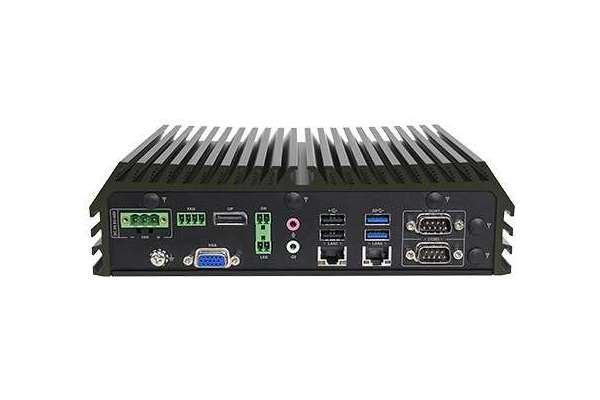

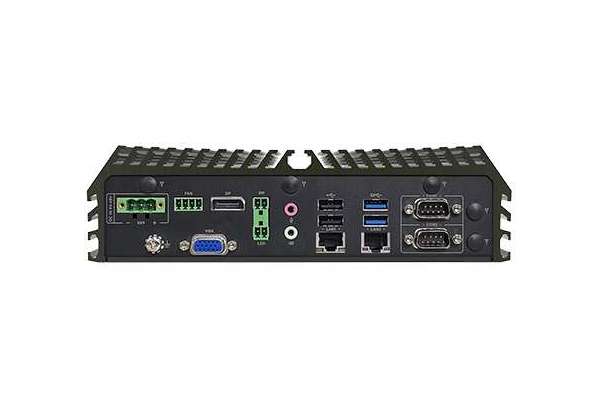

DV-1000 має найбільш популярні входи/виходи (порти LAN, USB, COM), аналогові та цифрові дисплеї (VGA і DP) та варіанти зберігання (SATA HDD/SSD, mSATA чи NVMe), достатні для більшості промислових додатків.

Для додавання додаткових входів/виходів чи функцій Cincoze пропонує власні модулі комбінованого вводу/виводу (CMI), модуль функцій управління (CFM), а також модуль карт розширення Mini-PCIe (MEC). Модулі CMI підтримують HDMI, DisplayPort, COM та DIO, модулі MEC підтримують розширення GbE LAN та USB, а модулі CFM мають функцію IGN.

DV-1000 був протестований на відповідність до ряду галузевих стандартів, в тому числі MIL-STD-810G для забезпечення надійної роботи в умовах сильних ударів і вібрації, а також на відповідність вимогам EMC EN50155 (тільки EN 50121-3-2) для розгортання в рухомому складі.

  • Підтримка процесорів Intel® Core™ i7/i5/i3 чи Pentium®/Celeron® 9/8-го покоління (до 65 Вт)
  • Компактний розмір (224 х 162 х 64 мм)
  • 1 роз'єм M.2 2280 key M, автоматичне визначення твердотільних накопичувачів NVMe/SATA
  • 1 M.2 2230 key E для Intel® CNVi/бездротового модуля
  • 2 повнорозмірних роз'єми Mini PCIe для розширення модулів
  • Додаткові модулі CMI/MEC для розширення вводу/виводу
  • Широкий діапазон робочих температур: від -40°C до 70°C
  • Військовий стандарт (MIL-STD-810G) захист від ударів та вібрації
  • Стандарт електромагнітної сумісності для залізних доріг EN50155 (тільки EN 50121-3-2)

Додаткова інформація

System

Processor
9th Generation Intel® Coffee Lake-R S Series CPU:
  • Intel® Core™ i7-9700E 8 Cores Up to 4.4 GHz, TDP 65W
  • Intel® Core™ i5-9500E 6 Cores Up to 4.2 GHz, TDP 65W
  • Intel® Core™ i3-9100E 4 Cores Up to 3.7 GHz, TDP 65W
  • Intel® Core™ i7-9700TE 8 Cores Up to 3.8 GHz, TDP 35W
  • Intel® Core™ i5-9500TE 6 Cores Up to 3.6 GHz, TDP 35W
  • Intel® Core™ i3-9100TE 4 Cores Up to 3.2 GHz, TDP 35W
8th Generation Intel® Coffee Lake S Series CPU:
  • Intel® Core™ i7-8700 6 Cores Up to 4.6 GHz - 12M Cache, TDP 65W
  • Intel® Core™ i5-8500 6 Cores Up to 4.1 GHz - 9M Cache, TDP 65W
  • Intel® Core™ i3-8100 4 Cores 3.6 GHz - 6M Cache, TDP 65W
  • Intel® Core™ i7-8700T 6 Cores Up to 4.0 GHz - 12M Cache, TDP 35W
  • Intel® Core™ i5-8500T 6 Cores Up to 3.5 GHz - 9M Cache, TDP 35W
  • Intel® Core™ i3-8100T 4 Cores 3.1 GHz - 6M Cache, TDP 35W
  • Intel® Pentium® G5400 2 Cores 3.7 GHz - 4M Cache, TDP 58W
  • Intel® Pentium® G5400T 2 Cores 3.1 GHz - 4M Cache, TDP 35W
  • Intel® Celeron® G4900 2 Cores 3.1 GHz - 2M Cache, TDP 54W
  • Intel® Celeron® G4900T 2 Cores 2.9 GHz - 2M Cache, TDP 35W
Chipset Intel H310 Chipset
Memory 1x DDR4 2666 MHz 260-Pin SO-DIMM Socket, Supports Up to 32 GB ( Un-buered and non-ECC)
BIOS AMI BIOS

Graphics
Graphics Engine
  • Integrated Intel® UHD Graphics 630: Core™ i7/i5/i3
  • Integrated Intel® UHD Graphics 610: Pentium® /Celeron®
Maximum Display Output Supports Dual Independent Display
DP 1x DisplayPort Connector (4096 x 2304@60Hz)
VGA 1x VGA Connector (1920 x 1200 @60Hz)

Audio
Audio Codec Realtek® ALC888, High Definition Audio
Line-out 1x Line-out, Phone Jack 3.5mm
Mic-in 1x Mic-in, Phone Jack 3.5mm

I/O
LAN

2x GbE LAN, RJ45

  • GbE1: Intel® I219
  • GbE2: Intel® I210
COM 2x RS-232/422/485 with Auto Flow Control (Supports 5V/12V), DB9
USB
  • 3x 5Gbps USB 3.2 Gen1, Type A
  • 3x 480Mbps USB 2.0, Type A

Storage
SSD/HDD 1x 2.5" SATA HDD/SSD Bay (SATA 3.0)
mSATA 2x mSATA Socket (SATA 3.0)
M.2 SSD 1x M.2 Key M 2280 Socket, Supports SATA SSD (SATA 3.0) and NVMe PCIe
RAID Do not Support RAID Function

Expansion
Mini PCI Express 2x Full-size Mini-PCIe Socket
SIM Socket 1x SIM Socket
M.2 1x M.2 Key E 2230 Socket, Support Intel CNVi Module
CMI (Combined Multiple I/O) Interface
  • 1x CMI Interface for optional CMI Display Module Expansion
  • 2x CMI Interface for optional CMI I/O Module Expansion
CFM (Control Function Module) Interface 1x CFM IGN Interface for optional CFM-IGN Module Expansion

Other Function
External FAN Connector 1x External FAN Connector, 4-pin Terminal Block (Support Smart Fan by BIOS)
Power Ignition Sensing Support Power Ignition Sensing Function with Delay Time Management and Selectable 12V/24V (With Optional CFM Module)
Clear CMOS Switch 1x Clear CMOS Switch
Reset Button 1x Reset Button
Instant Reboot Support 0.2sec Instant Reboot Technology
Watchdog Timer Software Programmable Supports 256 Levels System Reset

Power
Power Button 1x ATX Power On/Off Button
Power Mode Switch 1x AT/ATX Mode Switch
Power Input 9 - 48VDC, 3-pin Terminal Block
Remote Power On/Off 1x Remote Power On/Off, 2-pin Terminal Block
Remote Power LED 1x Remote Power LED, 2-pin Terminal Block

Physical
Dimension ( W x D x H ) 224.1 x 162 x 64.2 mm
Weight Information 2.22 KG
Mechanical Construction Extruded Aluminum with Heavy Duty Metal
Mounting Wall / DIN-RAIL / VESA Mount
Physical Design
  • Fanless Design
  • Cableess Design
  • Jumper-less Design
  • Unibody Design

Reliability & Protection
Reverse Power Input Protection Yes
Over Voltage Protection
  • Protection Range: 51~58V
  • Protection Type: shut down operating voltage, re-power on at the preset level to recover
Over Current Protection 15A
Surge Protection 2 kV
CMOS Battery Backup SuperCap Integrated for CMOS Battery Maintenance-free Operation
MTBF

458,722 Hours

Database: Telcordia SR-332 Issue3, Method 1, Case 3

Operating System
Windows Windows® 10
Linux Supports by project

Environment
Operating Temperature
  • 35W TDP Processor: -40°C to 70°C

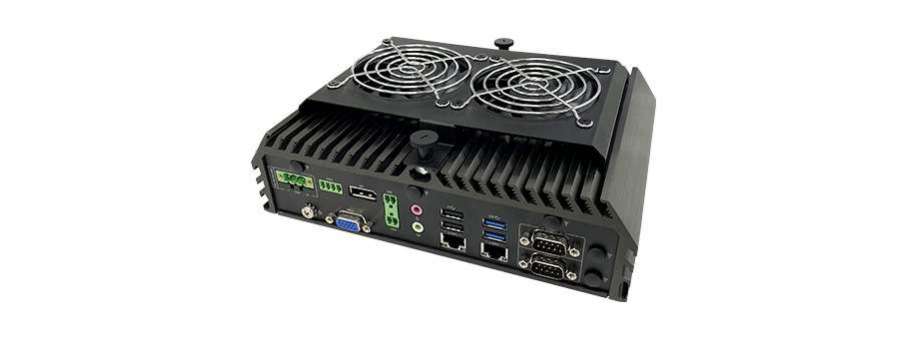

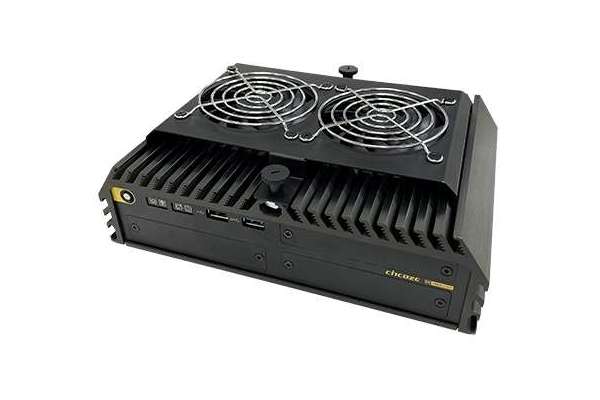

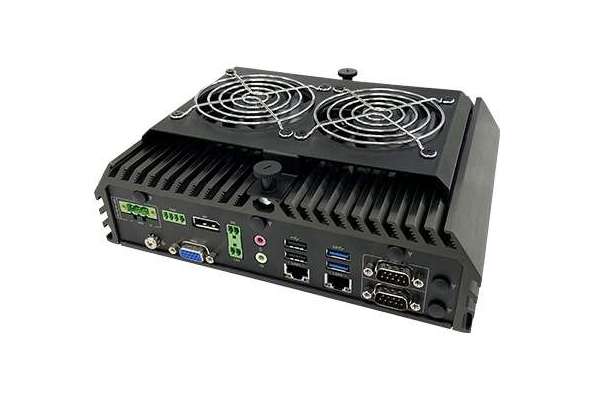

  • 65W TDP Processor: -40°C to 60°C (With External Fan Kit)

- With extended temperature peripherals; Ambient with air flow

- According to IEC60068-2-1, IEC60068-2-2, IEC60068-2-14
Storage Temperature -40°C to 85°C
Relative Humidity 95%RH @ 70°C (non-Condensing)
Shock MIL-STD-810G
Vibration MIL-STD-810G
EMC CE, FCC, ICES-003 Class A, EN50121-3-2 (Railway)
Safety IEC/EN 62368-1
