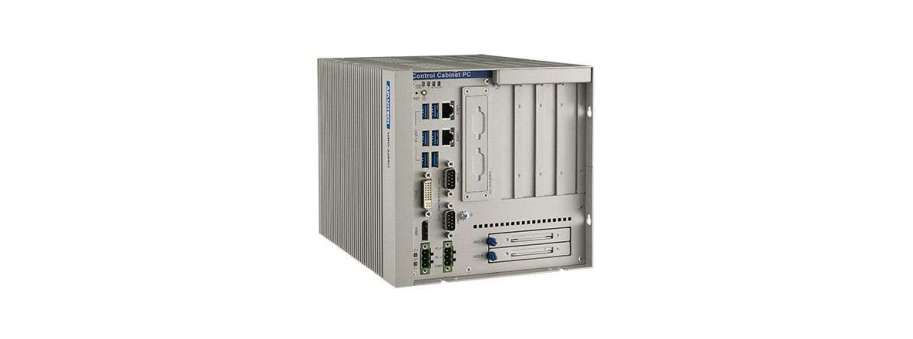

Вбудований ПК з Intel® Core™ i та 4 PCI(e) слотами розширення, 2 x GbE, 2 x mPCIe, HDMI, DVI-I Advantech UNO-3285G
Вартість та наявність
| Код товару | Опис товару | Ціна з ПДВ | Наявність |
|---|---|---|---|
| UNO-3285G-634AE | Промышленный компактный компьютер UNO i3-6102E, 1.9GHz, 8GB RAM, 2 x Lan, 2xPCIex8, 2xPCI, 2 x Full-size mPCIe | 112 598,0 | |
| UNO-3285G-634AO | Компактний промисловий комп'ютер Adavntech UNO-3285G-634AE w/o audio function | 101 665,0 | |
| UNO-3285G-654AE | Промисловий компактний комп'ютер UNO i5-6442EQ, 1.9GHz, 8GB RAM, 2 x Lan, 2xPCIex8, 2xPCI, 2 x Full-size mPCIe | 111 032,0 | |
| UNO-3285G-654AO | Компактний промисловий комп'ютер Adavntech UNO-3285G-654AE w/o audio function | 111 032,0 | |
| UNO-3285G-674AE | Промисловий компактний комп'ютер Advantech UNO-3285G, i7-6822EQ 2.0GHz, 8GB RAM, 2xPCIex8, 2xPCI | 136 084,0 | |
| UNO-3285G-674AO | Компактний промисловий комп'ютер Adavntech UNO-3285G-674AE w/o audio function | 128 079,0 |

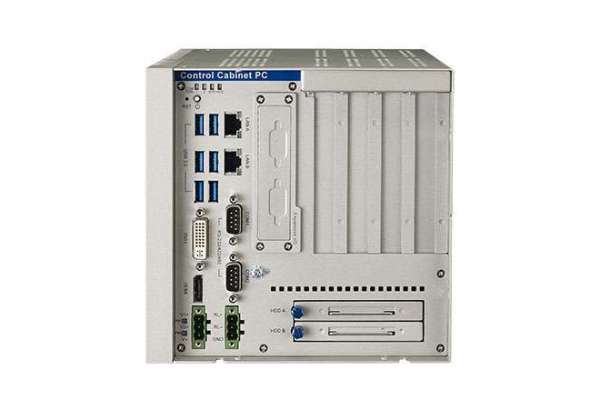

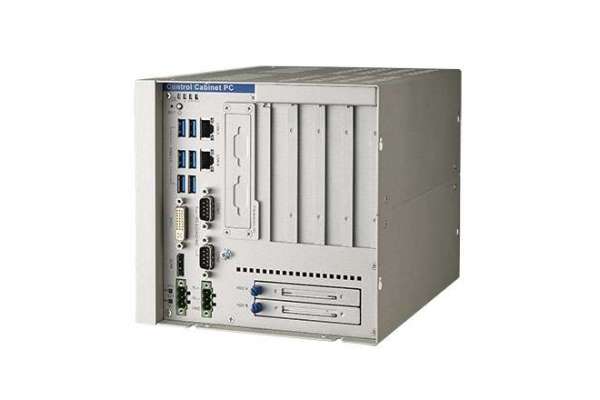

Високопродуктивний безвентиляторний ПК UNO-3283G / 3285G, оснащений процесором Intel® 6-го покоління Core™ i7 / i5 / i3 і набором мікросхем QM170 PCH, багатий ввод / вивод, включає також 6 x USB 3.0, 2 x GigaLAN, 2 x RS UNO-3283G / 3285G, порти -232/422/485 і 2 x RS-232 (контактний роз'єм), а також інтерфейси дисплея DVI-I та HDMI призначені для забезпечення надпотужних обчисленнь і максимальній гнучкості для додатків промислової автоматизаціїї. Надання двох відсіків для жорстких дисків з можливістю гарячої заміни і до 5 слотів розширення (2 x PCIe x8, 2 x PCI) підтримує інтеграцію модульних периферійних пристроїв і забезпечує гнучку установку в різноманітних конфігураціях шаф. В доповнення до змінної батареї RTC, доступ до якої можна отримати через зйомну верхню кришку для зручного технічного обслуговування, система оснащена двома входами живлення, які забезпечують стабільне живлення.
- Чьотирьохядерні процесор Intel® 6-го покоління Core™ i7-6822EQ з 8 ГБ пам'яті DDR4
- 2 x GbE, 6 x USB 3.0, 2 x RS-232/422/485, 2 x RS-232 (контактний роз'єм), 1 x DVI-I, 1 x HDMI
- 2 x PCIe x8, 2 x PCI, 2 x mPCIe (2 x full), 1x CFast, слот, 1 x mSATA слот (опція)
- Подвійна система гарячої заміни з підтримкою RAID 0/1
- Підтримує протокол Fieldbus згідно технології iDoor
- Подвійне джерело живлення для резервування потужності
- Передній светлодіодний індикатор для контролю стану системи
Додаткова інформація
| Part Number | UNO-3285G-634AE | UNO-3285G-654AE | UNO-3285G-654AE |
General |
|||
| Certifications | CE, UL, CCC, FCC, BSMI | CE, UL, CCC, FCC, BSMI | CE, UL, CCC, FCC, BSMI |
| Dimensions ( W x D x H ) | 182 x 238 x 177 mm (7.2" x 9.4" x 7") | 182 x 238 x 177 mm (7.2" x 9.4" x 7") | 182 x 238 x 177 mm (7.2" x 9.4" x 7") |
| Form factor | Regular Size | Regular Size | Regular Size |
| Mounting | Wall mount, Stand mount, Enclosure mount | Wall mount, Stand mount, Enclosure mount | Wall mount, Stand mount, Enclosure mount |
| Power Consumption | 90W (Typical @ 24V); 120W (Max. @ 24V) | 90W (Typical @ 24V); 120W (Max. @ 24V) | 90W (Typical @ 24V); 120W (Max. @ 24V) |
| Power Requirement | 10~36 VDC | 10~36 VDC | 10~36 VDC |
| Weight (Net) | 4.5 kg (9.9 lbs) | 4.5 kg (9.9 lbs) | 4.5 kg (9.9 lbs) |
| OS Support | WIN7/8/10, WES7, Win10 Ent. LTSB, AdvLinuxTu | WIN7/8/10, WES7, Win10 Ent. LTSB, AdvLinuxTu | WIN7/8/10, WES7, Win10 Ent. LTSB, AdvLinuxTu |
System Hardware |
|||
| Expansion | 2 x Full-size mPCIe, 2 x PCIex8, 2 x PCI (Optional by project: 4 x PCI) | 2 x Full-size mPCIe, 2 x PCIex8, 2 x PCI (Optional by project: 4 x PCI) | 2 x Full-size mPCIe, 2 x PCIex8, 2 x PCI (Optional by project: 4 x PCI) |
| LED Indicators | LEDs for Power, LAN , Tx/Rx , battery and HDD | LEDs for Power, LAN , Tx/Rx , battery and HDD | LEDs for Power, LAN , Tx/Rx , battery and HDD |
| Storage | One mSATA slot; One CFast slot (sh) Two built-in 2.5" SATA HDD brackets with support for RAID 0/1. (Compatible with 9.5mm height HDD) | One mSATA slot; One CFast slot (sh) Two built-in 2.5" SATA HDD brackets with support for RAID 0/1. (Compatible with 9.5mm height HDD) | One mSATA slot; One CFast slot (sh) Two built-in 2.5" SATA HDD brackets with support for RAID 0/1. (Compatible with 9.5mm height HDD) |
| Ethernet | LAN A: Intel® i210-IT GbE, IIEEE802.1AS, 802.3az, LAN B: Intel® i219-LM GbE, Intel® AMT, IEEE802.1AS, 802.3az | LAN A: Intel® i210-IT GbE, IIEEE802.1AS, 802.3az, LAN B: Intel® i219-LM GbE, Intel® AMT, IEEE802.1AS, 802.3az | LAN A: Intel® i210-IT GbE, IIEEE802.1AS, 802.3az, LAN B: Intel® i219-LM GbE, Intel® AMT, IEEE802.1AS, 802.3az |
| Graphics Engine | Intel® HD Graphics | Intel® HD Graphics | Intel® HD Graphics |
| Processor | Intel Core™ i3-6102E 1.9GHz | Intel Core™ i5-6442EQ 1.9GHz | Intel R Core™ i7-6822EQ 2.0GHz SkyLake-H Quad Core L2 |
| System Chip | Intel QM170 | Intel QM170 | Intel QM170 |
| Memory | Built-in 8GB DDR4 2133 MHz, two sockets support up to 32GB | Built-in 8GB DDR4 2133 MHz, two sockets support up to 32GB | Built-in 8GB DDR4 2133 MHz, two sockets support up to 32GB |
| Watchdog Timer | Programmable 255 levels timer interval, from 1 to 255 sec | Programmable 255 levels timer interval, from 1 to 255 sec | Programmable 255 levels timer interval, from 1 to 255 sec |
| BIOS | AMI UEFI 128Mbit Flash BIOS | AMI UEFI 128Mbit Flash BIOS | AMI UEFI 128Mbit Flash BIOS |
I/O Interface |
|||
| Power Connector | 2 x 3 Pin, terminal Block to support dual power input and relay output | 2 x 3 Pin, terminal Block to support dual power input and relay output | 2 x 3 Pin, terminal Block to support dual power input and relay output |
| Audio | Mic-in, Line-In, Line-Out (Pin Header) | Mic-in, Line-In, Line-Out (Pin Header) | Mic-in, Line-In, Line-Out (Pin Header) |
| Displays | 1 x VGA, supports 1920 x 1080 @ 60Hz 24bpp, 1 x HDMI 1.4a, supports 1920 x 1080 @ 60Hz 24bpp | 1 x VGA, supports 1920 x 1080 @ 60Hz 24bpp, 1 x HDMI 1.4a, supports 1920 x 1080 @ 60Hz 24bpp | 1 x VGA, supports 1920 x 1080 @ 60Hz 24bpp, 1 x HDMI 1.4a, supports 1920 x 1080 @ 60Hz 24bpp |
| USB Port | 6 x USB 3.0 Ports |
6 x USB 3.0 Ports |
6 x USB 3.0 Ports |
| LAN Ports | 1 x RJ45, 10/100/1000 Mbps IEEE 802.3u 1000Base-T Fast Ethernet | 1 x RJ45, 10/100/1000 Mbps IEEE 802.3u 1000Base-T Fast Ethernet | 1 x RJ45, 10/100/1000 Mbps IEEE 802.3u 1000Base-T Fast Ethernet |
| Serial Ports | 2 x RS-232/422/485 with DB9 connectors RS-485 auto flow control, 50~115.2kbps, 2 x RS-232 (optional pin header) | 2 x RS-232/422/485 with DB9 connectors RS-485 auto flow control, 50~115.2kbps, 2 x RS-232 (optional pin header) | 2 x RS-232/422/485 with DB9 connectors RS-485 auto flow control, 50~115.2kbps, 2 x RS-232 (optional pin header) |
Environment |
|||
| Shock Protection | Operating, IEC 60068-2-27, 50G, half sine, 11ms | Operating, IEC 60068-2-27, 50G, half sine, 11ms | Operating, IEC 60068-2-27, 50G, half sine, 11ms |
| Vibration Protection | Operating, IEC 60068-2-64, 4Grms, random, 5 ~ 500Hz, 1hr/axis (SSD); 1.5Grms, random, 5 ~ 500Hz, 1hr/axis (HDD) | Operating, IEC 60068-2-64, 4Grms, random, 5 ~ 500Hz, 1hr/axis (SSD); 1.5Grms, random, 5 ~ 500Hz, 1hr/axis (HDD) | Operating, IEC 60068-2-64, 4Grms, random, 5 ~ 500Hz, 1hr/axis (SSD); 1.5Grms, random, 5 ~ 500Hz, 1hr/axis (HDD) |
| Operating Temperature | -20 ~ 60°C (-4 ~ 140°F) with 0.7m/s airflow environment 0~50°C (32 ~ 122°F) for UNO-3283G-6541AE | -20 ~ 60°C (-4 ~ 140°F) with 0.7m/s airflow environment 0~50°C (32 ~ 122°F) for UNO-3283G-6541AE | -20 ~ 60°C (-4 ~ 140°F) with 0.7m/s airflow environment 0~50°C (32 ~ 122°F) for UNO-3283G-6541AE |
| Storage Temperature | -40 ~ 85°C ( -40 ~ 185°F) | -40 ~ 85°C ( -40 ~ 185°F) | -40 ~ 85°C ( -40 ~ 185°F) |
| Relative Humidity | 10 ~ 95% @ 40°C non-condensing | 10 ~ 95% @ 40°C non-condensing | 10 ~ 95% @ 40°C non-condensing |
