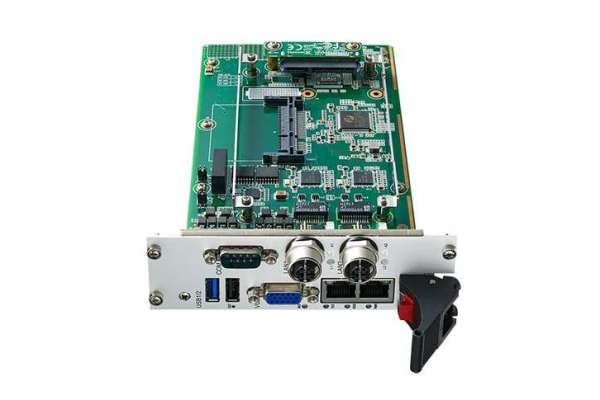

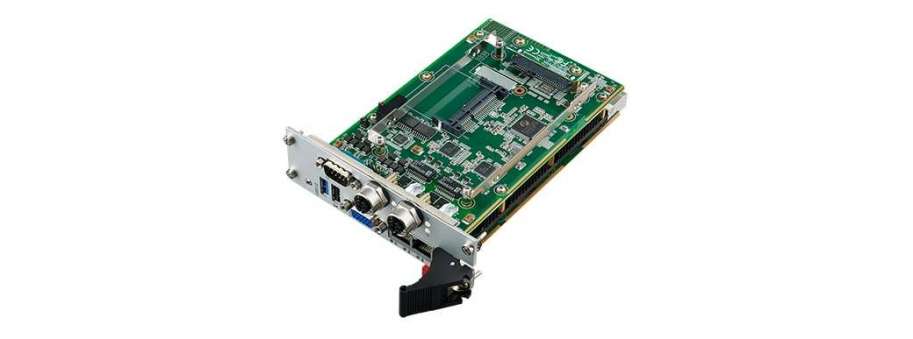

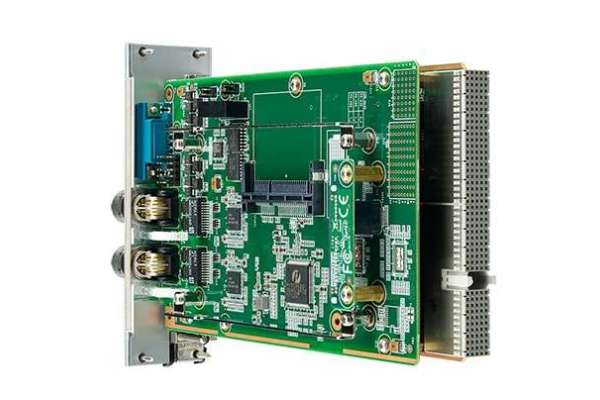

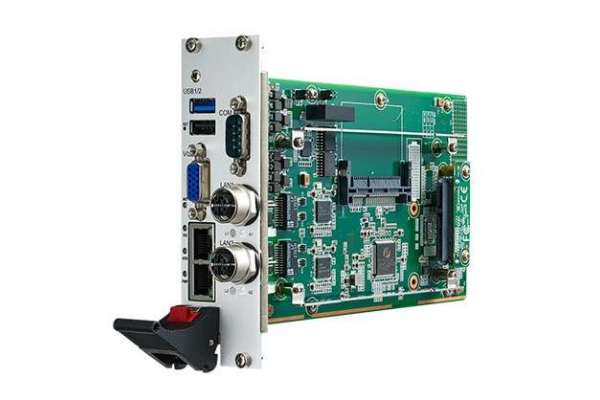

CompactPCI 3U процесорна плата на процесорі Intel Atom E3845 з роз'ємами вводу/виводу Advantech MIC-3329

Виробник: Advantech
Facebook Twitter Linkedin Mail

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
MIC-3329C1-D1E Процесорна плата CPCI 3U Advantech MIC-3329 W/ E3845 4G RAM DUAL SLOT ROHS  81 904,7
MIC-3329R1-D1E Плата портов ввода-вывода для MIC-3329 RIO-1 W/ 2LAN&2COM PORTS, DUAL  31 785,3
MIC-3329C1-D2E Процесорна плата CPCI 3U Advantech MIC-3329 E3845 w./ HDD&Cfast,2xM12 dual SL B101  104 854,0
MIC-3329C3-D2E Процесорна плата CPCI 3U Advantech MIC-3329 E3845 4G RAM dual slot RoHS  91 488,7

Серія Advantech MIC-3329, що використовує новітню 22 нм технологію Intel® Atom™ (кодова назва: Baytrail), забезпечує значну продуктивність і енергоефективність.

Серія MIC-3329, що являє собою процесорний блейд 3U CompactPCI®, оснащена двоядерним E3827 і чотирьохядерним E3845 процесорами ATOM SoC, до 4 ГБ розпаяної пам'яті DDR3L-1066/1333 ECC. Плата випускається у форм-факторі завширшки в один і два слоти і пропонує різні функції вводу/виводу завдяки розширенням XTM (8HP) і Rear IO.

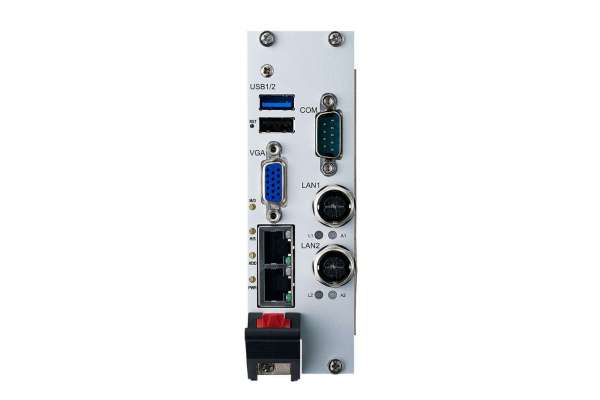

На передній панелі вводу/виводу в одному слоті (4HP) розташовані 2 порти RJ45 GbE (перемикаються з RIO 4HP), 1 порт VGA (перемикається з RIO 4HP), 1 порт USB2.0 і 1 порт USB3.0.

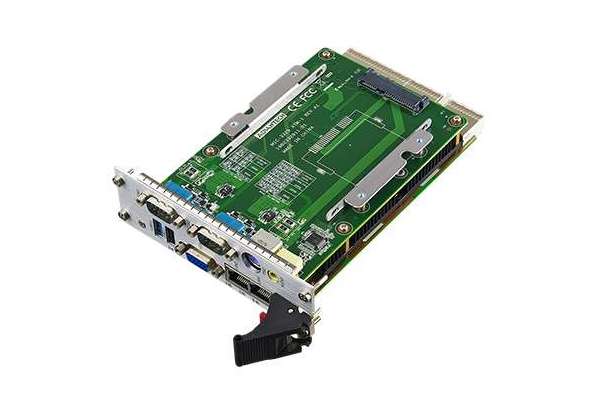

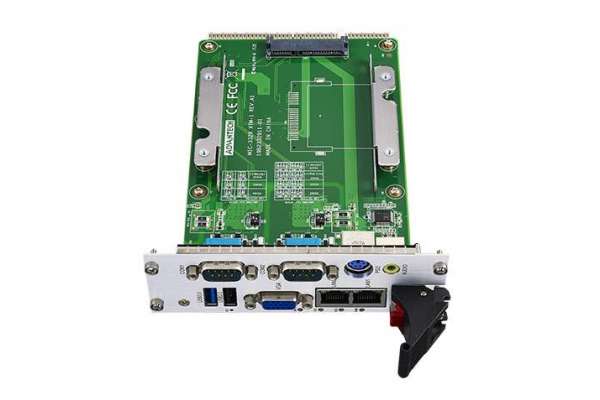

На передній панелі вводу/виводу другого рівня (XTM) розташовані 2 порти COM (RS232/422/485), 1 порт PS/2 KB/MS і 1 аудіопорт.

Доступні три типи пристроїв зберігання даних: вбудований флеш-накопичувач SSD ємністю 8 ГБ на 4HP (опціонально) або роз'єм Cfast на RIO 4HP, роз'єм Cfast або 2,5" вбудований диск SATA на передній панелі другого рівня.

MIC-3329 є ідеальним рішенням для транспортних, залізничних і заводських додатків автоматизації. Завдяки надійному дизайну плати і тепловому режиму вона відповідає стандартам EN50155 і EN50121-4 або перевершує їх. Завдяки дуже низькому TDP процесора, як-от 8 Вт/10 Вт, низьке енергоспоживання та промислові характеристики SoC роблять MIC-3329 ідеальним рішенням для всіх безвентиляторних системних застосувань.

  • Підтримка новітнього 22 нм процесора Intel® Atom™ з низьким енергоспоживанням Quad Core E3845/Dual Core E3827 SoC
  • Підтримка до 4 ГБ пам'яті DDR3L-1333 з припаяним ECC.
  • Опціональний модуль розширення на 8HP і RIO для портів VGA, LAN, USB, PS/2, Audio, COM
  • Підтримка безвентиляторного використання з оптимізованою конструкцією радіатора
  • Дизайн відповідає стандартам EN50121-4 і EN50155 для застосування на залізниці
  • Відповідність стандартам PICMG2.0 R3.0, PICMG2.1 R.0

Додаткова інформація

Processor System
CPU Intel® Atom™ Processor E3826/E3827/E3845
Max Speed Up to 2MB L2 Cache, 1.91 GHz
BIOS 2 x AMI 8 MByte SPI flash

Memory
Technology Single Channel DDR3L 1066/1333 MHz with ECC
Max. Capacity Up to 4GB on board

Compact PCI Interface
J1 Connectors 32bit/33MHz PCI local bus
J2 Connector RTM
Mode System Master/Drone (Stand alone)

Ethernet
Controller Intel® WGI210 SLJXR Gigabit Ethernet Controller
Interface PCIe 1.0 x 1, 10/100/1000 Base TX Ethernet
I/O Connector 2 x RJ45 to 4HP front (Switchable with RIO 4HP); 2xM12 X-Code, 2xM12 D-Code on 8HP front

Graphics
Chipset Integrated in processor
I/O Connector 1 x VGA to 4HP front (Switchable with RIO 4HP)
Resolution 1 x VGA 2560 x 1600, 60Hz

Storage
Mode SATA-II
Channels
  • Option 1: 1 x SATA connector and 1x Cfast connector on 8HP
  • Option 2: 1 x SATA connector on 8HP and 1 x Cfast socket on RTM (Switchable with NAND flash, upon request)
  • Option 3: 2 x M.2 SATA on 8HP

Front I/O
USB 1 x US2.0 type A, 1 x USB3.0 type A
VGA 1 x VGA (Switchable with RIO)
LAN 2 x 10/100/1000Mbps on RJ45 (Switchable with RIO)
Front Panel LEDs x 1 blue/yellow for Hot Swap/HDD, x 1 green for Power, and x 1 green for Master/Drone mode
8HP (XTM)
  • Option 1: 2 x DB9 COM; 1 x PS/2; 1 x Audio Line in/out
  • Option 2: 1 x DB9 COM; 2 x M12 X-coded GbE
  • Option 3: 2 x M12 X-code, 2 x M12 D-code
Buttons System reset button

To RTM
USB 2 x US2.0 type A,
VGA 1 x VGA (Switchable with front)
LAN 2 x 10/100/1000Mbps on RJ45 (Switchable with front)
8HP (XTM) 2 x COM port on DB9 (RS232/422/485)

BIOS
Boot Options SATA, USB, network (PXE)

Watchdog Timer
Output Local reset
Interval Programmable 1s ~ 255s

Operating System
Compatibility Windows7, Windows 10, Linux, CentOS6.6, VxWorks 6.9 & 7.0

Physical
Dimension & Weight 3U/ 4HP&8HP: 100mm x 160 mm

Environment
Temperature

Operating: -40 ~ 70 °C (-40 ~ 158 °F) Fanless

Non-operating: -40 ~ 85 °C (-40 ~ 185 °F)
Humidity

Operating: 95 % @ 40 °C, non-condensing

Non-operating: 95 % @ 60 °C, non-condensing
Vibration

Operating: 2Grms (X,Y,Z 1H/axis, w/o HDD)

Non-operating: 2G
Shock 30 G, 11ms, each axis three times

Regulatory
Conformance

FCC Class A, CE, RoHS

EN50121-4, EN50155

Compliance
Standards PICMG2.0 R3.0, PICMG2.1 R2.0
