Промисловий вбудований граничний контролер із процесором Intel® 10-го покоління, з можливістю розширення до 3 x слотів PCIe/PCI, 1 x M.2 B-Key, 1 x mPCIe і 2 x 2,5" SSD Advantech UNO-348

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
UNO-348-ANN1A Компактний промисловий комп'ютер Adavntech UNO-348 H420E, 3*COM, 6*USB, 3*LAN, 1*PCIex16  52 512,7
UNO-348-ANN3A Компактний промисловий комп'ютер Adavntech UNO-348 H420E,3COM,6USB,3LAN,1PCIex16,2PCI  56 969,8

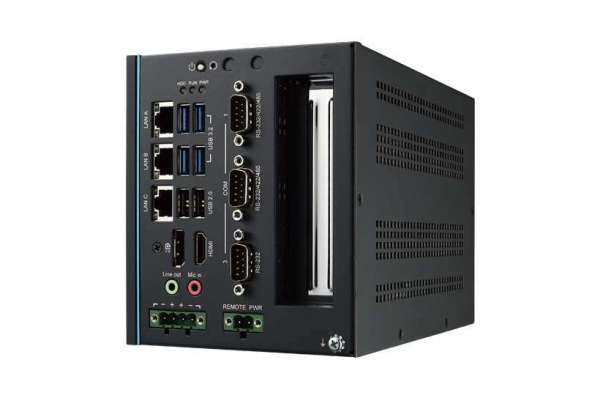

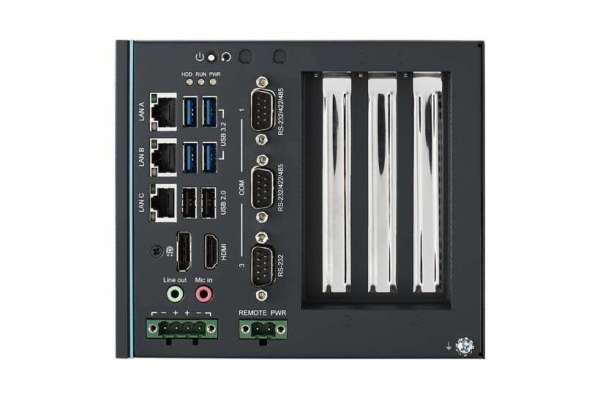

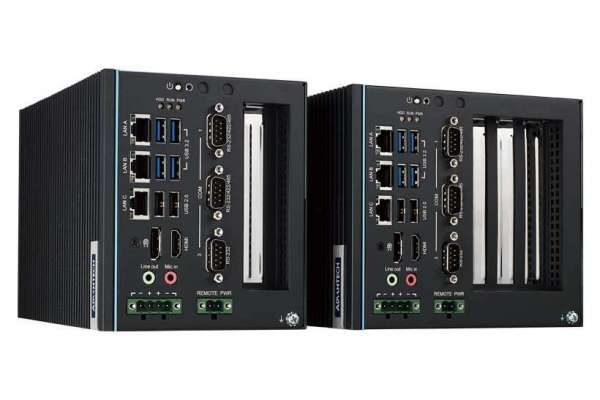

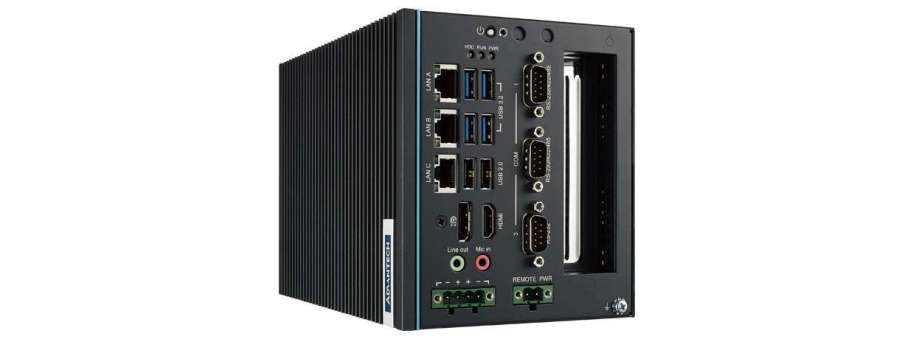

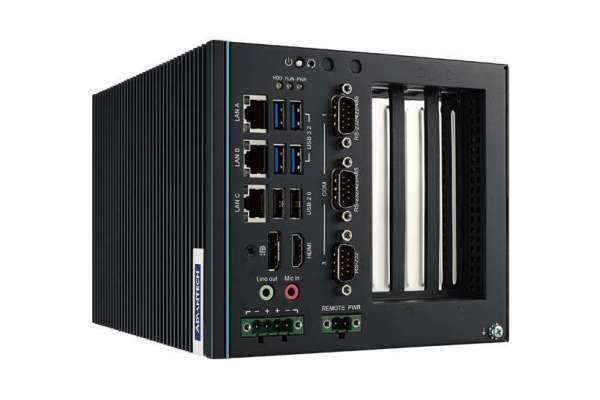

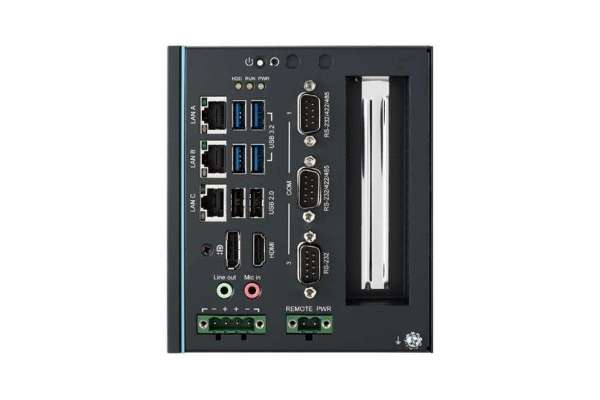

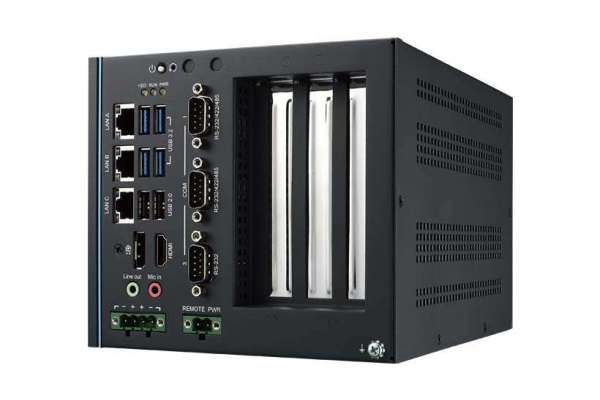

UNO-348 - це високопродуктивний вбудований граничний контролер без вентиляторів, оснащений процесором 10-го покоління Intel® Core™ i5/i9 з пам'яттю DDR4 об'ємом 8/16 ГБ і чипсетом Intel® H4E PCH.

Незважаючи на компактні розміри, UNO-348 забезпечує безліч входів/виходів, включно з 4 x USB 3.2, 2 x USB 2.0, 3 x GigaLAN, 2 x RS-232/422/485 і 1 x RS-232 порти, а також 1 x Line-out, 1 x Mic-in, 1 x DisplayPort і 1 x HDMI інтерфейси. Розроблений для забезпечення високопродуктивних обчислень і максимальної гнучкості в застосунках промислової автоматизації, UNO-348 також має 2 внутрішні відсіки для HDD/SSD, 1 x повнорозмірний mPCIe, 1 x M. 2 B-key і до розширюється 3 слотів розширення PCIe/PCI (1 x PCIe x16, 2 x PCI) для підтримки інтеграції додаткових периферійних пристроїв. Крім двох входів живлення, що забезпечують стабільне електроживлення, UNO-348 оснащено технологією iBMC компанії Advantech для підтримки віддаленого керування живленням OOB, що дає змогу скоротити час простою системи та експлуатаційні витрати.

  • Сокетний процесор Intel® 10-го покоління з пам'яттю DDR4
  • Масштабовані варіанти процесора і пам'яті RAM
  • Компактна, міцна конструкція без вентиляторів для жорстких умов експлуатації вбудованих систем
  • Гнучкі можливості розширення: до 3 слотів PCIe/PCI, 1 x M.2 (B-key), 1 x mPCIe і 2 x 2,5" SSD.
  • Додаткове розширення iDoor
  • Віддалене керування живленням поза діапазоном (OOB) за допомогою технології iBMC компанії Advantech.
  • Вбудований модуль TPM2.0 для апаратного захисту

Додаткова інформація

General

Certification CB/UL, CE/FCC Class A, CCC, BSMI
Dimensions (W x D x H)
  • UNO-348-AXX1A: 200 x 140 x 120 mm/7.8 x 5.5 x 4.7 in
  • UNO-348-AXX3A: 200 x 140 x 160 mm/7.8 x 5.5 x 6.3 in
Form Factor Regular
Mounting Wall, stand
Weight (Net)
  • UNO-348-AXX1A: 3.5 kg/7.7 lb
  • UNO-348-AXX3A: 4 kg/8.8 lb
Power Requirements 10 ~ 36 VDC Note: Power should be fixed at 24VDC (± 20%) when total power consumption exceeds 160W
Power Consumption
  • 59W (typical),100W (Max)
  • When equipped with PCI/PCIe card: UNO-348-AXX1A: up to 174.1W UNO-348-AXX3A: up to 224.1W
  • Note: PCIex16 slot supports up to 75W PCIex4 slot supports up to 25W PCIex1 slot supports up to 10W PCI slot supports up to 25W
OS Support Windows 10 2019 LTSC, Windows 11, AdvLinux (Ubuntu 18.04)

Hardware

BIOS AMI UEFI (128 Mbit)
Hardware Security TPM2.0
Watchdog Timer Programmable timer with 255 intervals (1 ~ 255 sec)
Processor*
  • Intel® Core™ i5-10500TE, 2.3 GHz, 6 cores
  • Intel® Core™ i9-10900TE, 1.8 GHz, 10 cores
Chipset Intel® H420E (W480E available upon request)
Memory*
  • i5 CPU: Built-in 8 GB DDR4, 2933 MHz, dual sockets support up to 64 GB
  • i9 CPU: Built-in 16 GB DDR4, 2933 MHz, dual sockets support up to 64 GB
Graphics Engine Intel HD Graphics
Ethernet
  • LAN A: Intel® i210-AT GbE, IEEE 802.3AZ/802.1AS
  • LAN B: Intel® i210-AT GbE, IEEE 802.3AZ/802.1AS (Support iBMC)
  • LAN C: Intel® i219-LM GbE, IEEE 802.3AZ/802.1AS
LED Indicators 1 x Programmable LED, 1 x power LED, 1 x HDD LED, and 1 x LAN (active, status)
Storage/Expansion
  • 2 x 2.5" SSD/HDD bay (RAID is only supported by W480 chipset version upon request)
  • 1 x M.2 B key (SATA/ USB 3.0 signal) for 2242/2280 SATA SSD or 3042/3052 LTE/5G module expansion
  • 1 x Full-size mPCIe (PCIe/ USB2.0 signal)
  • UNO-348-AXX1A: 1 x PCIex16,
  • UNO-348-AXX3A: 1 x PCIex16, 2 x PCI

I/O

Serial Ports 2 x RS-232/422/485, 1 x RS-232. 50bps ~115.2 kbps (DB9)
LAN Ports 3 x RJ45, 10/100/1000 Mbps IEEE 802.3u 1000BASE-T Fast Ethernet
USB Ports 4 x USB 3.2 Gen 1, 2 x USB 2.0 (Type A)
Displays
  • 1 x DP 1.4 , supports , 4096 x 2304 @ 60Hz (DP++)
  • 1 x HDMI 1.4, supports 4096 x 2160 @ 30Hz
Audio Mic-in, Line-out (Line-out can be configured as Line-in upon request)
Power Connector 1 x 4-pin terminal block
Remote Power Control 1 x 2-pin terminal block that supports remote Power On/ Off function (can support remote reset function via jumper settings)
GPIO 1 x GPIO (8 bit) internal pin header
Environmental
Operating Temperature -20 ~ 50 °C/-4 ~ 122 °F with 0.7m/s airflow
Storage Temperature -40 ~ 85 °C/-40 ~ 185 °F
Relative Humidity Relative Humidity
Shock Protection Operating, IEC 60068-2-27, 50G, half sine, 11ms
Vibration Protection Operating, IEC 60068-2-64, 4 Grms, random, 5 ~ 500 Hz, 1hr/axis (SSD)
Ingress Protection IP20
