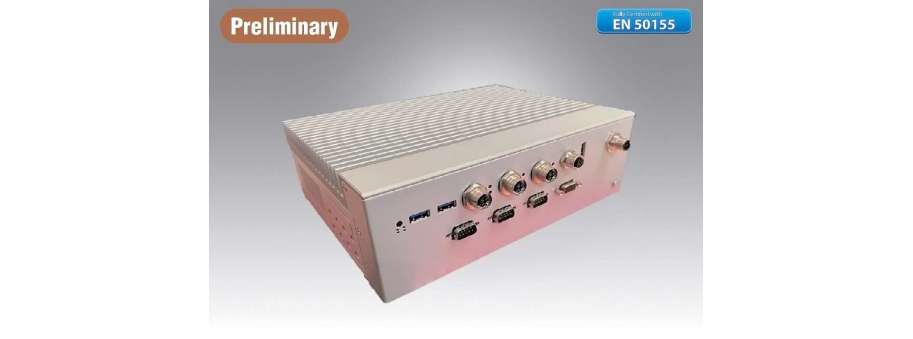

Безвентиляторний комп'ютер на базі Intel Core серії H 11-го покоління для додатків рухомого складу Advantech ITA-580
ITA-580 оснащений процесорами Intel 11-го покоління з надійною функцією ECC та вбудованими 2 DisplayPort, 3 портами 2,5 GbE (з обходом LAN) з кодуванням M12 X та широким діапазоном вхідної напруги 24–110 В постійного струму.
Також має модуль TPM 2.0 і з'ємний лоток для чотирьох 2,5" твердотільних накопичувачів. ITA-580 повністю відповідає стандартам випробувань EN 50155, EN 50121-3-2, EN 50121-4 та EN 45545-2 та забезпечує стабільність та надійність роботи системи у критично важливих додатках на залізниці.
- Платформа Intel® Core™ серії H 11-го покоління з RM590E
- Модуль резервного живлення на основі SuperCap на випадок збою живлення
- Підтримує технологію Time Sensitive Networks (TSN)
- Можливість віртуалізації для кількох завдань
- Підтримує розширене бездротове підключення 5G та Wi-Fi 6
- Обхід локальної мережі для резервного підключення для зв'язку з іншими пристроями
- Відповідає EN 50155 OT4
- Широкий діапазон вхідної потужності 24–110 В постійного струму, що відповідає стандарту EN 50155
- Підтримка різних комунікаційних модулів за технологією iDoor
- Немає RED сертифікації
Додаткова інформація
System Chipset |
||||
| CPU | Xeon W-11865MLE | i7-11850HE | i5-11550HE | Celeron 6600HE |
| Base frequency/Turbo Boost | 2.6/4.7 GHz | 2.6/4.7 GHz | 2.6/4.5GHz | 2.6 GHz/ NA |
| L3 Cache | 24M | 24M | 12M | 8M |
| Cores/Threads | 8 P-core/16T | 8 P-core/16T | 6 P-core/12T | 2 P-core/2T |
| Chipset | RM590E | RM590E | RM590E | RM590E |
| BIOS | AMI UEFI 256Mbit | AMI UEFI 256Mbit | AMI UEFI 256Mbit | AMI UEFI 256Mbit |
Memory |
||||
| Technology | Dual channel DDR4 3200 MHz | Dual channel DDR4 3200 MHz | Dual channel DDR4 3200 MHz | Dual channel DDR4 3200 MHz |
| ECC | ECC onboard | Non-ECC | Non-ECC | Non-ECC |
| SO-DIMM slot | 1 | 1 | 1 | 1 |
| On-board RAM | 8GB (Default)/16GB (Optional) | 8GB (Default)/16GB (Optional) | 8GB (Default)/16GB (Optional) | 8GB (Default)/16GB (Optional) |
| Max. Capacity | Up to 32GB | Up to 32GB | Up to 32GB | Up to 32GB |
Security |
||||
| TPM | TPM 2.0 | TPM 2.0 | TPM 2.0 | TPM 2.0 |
Graphics |
||||
| Chipset | Intel® UHD Graphics for 11th Gen Intel® Processors | Intel® UHD Graphics for 11th Gen Intel® Processors | Intel® UHD Graphics for 11th Gen Intel® Processors | Intel® UHD Graphics for 11th Gen Intel® Processors |
| Max. Frequency | 1.35 GHz | 1.35 GHz | 1.35 GHz | 1.1 GHz |
I/O |
||||
| USB |
|
|
|
|
| Serial Port | 2 x DB9, RS-232/422/485 with 2KV Isolation, supports auto-flow control | 2 x DB9, RS-232/422/485 with 2KV Isolation, supports auto-flow control | 2 x DB9, RS-232/422/485 with 2KV Isolation, supports auto-flow control | 2 x DB9, RS-232/422/485 with 2KV Isolation, supports auto-flow control |
| DIO | 1 x DB9, 4-bit DI/ 4-bit DO with 2KV Isolation | 1 x DB9, 4-bit DI/ 4-bit DO with 2KV Isolation | 1 x DB9, 4-bit DI/ 4-bit DO with 2KV Isolation | 1 x DB9, 4-bit DI/ 4-bit DO with 2KV Isolation |
| Display | 2 x DP port (max resolution up to 4096 x 2304 at 60 Hz) | 2 x DP port (max resolution up to 4096 x 2304 at 60 Hz) | 2 x DP port (max resolution up to 4096 x 2304 at 60 Hz) | 2 x DP port (max resolution up to 4096 x 2304 at 60 Hz) |
| Audio | 1 x DB9, 1 x Line-out, 1 x Mic-in | 1 x DB9, 1 x Line-out, 1 x Mic-in | 1 x DB9, 1 x Line-out, 1 x Mic-in | 1 x DB9, 1 x Line-out, 1 x Mic-in |
Ethernet |
||||
| Controller | Intel 3 x i226-IT (Industrial-grade) | Intel 3 x i226-IT (Industrial-grade) | Intel 3 x i226-IT (Industrial-grade) | Intel 3 x i226-IT (Industrial-grade) |
| Transmission Speed | 10/100/1000/2500 Mbps | 10/100/1000/2500 Mbps | 10/100/1000/2500 Mbps | 10/100/1000/2500 Mbps |
| Connector | 3 x M12 X-Coded(F), LAN#2/3 with bypass as optional | 3 x M12 X-Coded(F), LAN#2/3 with bypass as optional | 3 x M12 X-Coded(F), LAN#2/3 with bypass as optional | 3 x M12 X-Coded(F), LAN#2/3 with bypass as optional |
Storage |
||||
| SSD easy-swap tray | Max to 4 x 2.5" 7mm SSD, support RAID 0/1/5/10 | Max to 4 x 2.5" 7mm SSD, support RAID 0/1/5/10 | Max to 4 x 2.5" 7mm SSD, support RAID 0/1/5/10 | Max to 4 x 2.5" 7mm SSD, support RAID 0/1/5/10 |
| mSATA | 1 x mSATA slot | 1 x mSATA slot | 1 x mSATA slot | 1 x mSATA slot |
Others |
||||
| Mini PCIe | 2 x Mini PCIe Socket (Full size) | 2 x Mini PCIe Socket (Full size) | 2 x Mini PCIe Socket (Full size) | 2 x Mini PCIe Socket (Full size) |
| M.2 | 2 x M.2 3042/3052 B+M Key / 1 x M.2 2230 A+E Key | 2 x M.2 3042/3052 B+M Key / 1 x M.2 2230 A+E Key | 2 x M.2 3042/3052 B+M Key / 1 x M.2 2230 A+E Key | 2 x M.2 3042/3052 B+M Key / 1 x M.2 2230 A+E Key |
| PCIe | 1 x PCIex16 or 2 x PCIex8 | 1 x PCIex16 or 2 x PCIex8 | 1 x PCIex16 or 2 x PCIex8 | 1 x PCIex16 or 2 x PCIex8 |
| SIM card | 4 x micro SIM slot, each M.2 slot supports dual micro SIM cards | 4 x micro SIM slot, each M.2 slot supports dual micro SIM cards | 4 x micro SIM slot, each M.2 slot supports dual micro SIM cards | 4 x micro SIM slot, each M.2 slot supports dual micro SIM cards |
LED & Button |
||||
| LED | 1 x power, 1 x storage, 1 x battery, 1 x reserve | 1 x power, 1 x storage, 1 x battery, 1 x reserve | 1 x power, 1 x storage, 1 x battery, 1 x reserve | 1 x power, 1 x storage, 1 x battery, 1 x reserve |
| Button |
|
|
|
|
Power |
||||
| Input Voltage | 24 - 110VDC power input, compliant with EN 50155 | 24 - 110VDC power input, compliant with EN 50155 | 24 - 110VDC power input, compliant with EN 50155 | 24 - 110VDC power input, compliant with EN 50155 |
| Connector | 1 x M12 K-Coded (M) 5 pin | 1 x M12 K-Coded (M) 5 pin | 1 x M12 K-Coded (M) 5 pin | 1 x M12 K-Coded (M) 5 pin |
| Ignition | Enable range from 10 to 30VDC with 2.5KV isolation | Enable range from 10 to 30VDC with 2.5KV isolation | Enable range from 10 to 30VDC with 2.5KV isolation | Enable range from 10 to 30VDC with 2.5KV isolation |
Watchdog Timer |
||||
| Output | System reset | System reset | System reset | System reset |
| Interva | Programmable 1~255 sec/min | Programmable 1~255 sec/min | Programmable 1~255 sec/min | Programmable 1~255 sec/min |
Environment |
||||
| Temperature |
|
|
|
|
| Humidity | 5% ~ 95% @ 40 °C (Non-Condensing) | 5% ~ 95% @ 40 °C (Non-Condensing) | 5% ~ 95% @ 40 °C (Non-Condensing) | 5% ~ 95% @ 40 °C (Non-Condensing) |
Mechanical |
||||
| Dimension (W x H x D) |
|
|
|
|
| Install | Wall-mount by mounting bracket | Wall-mount by mounting bracket | Wall-mount by mounting bracket | Wall-mount by mounting bracket |
| Ingress Protection | IP40 rating | IP40 rating | IP40 rating | IP40 rating |
Software |
||||
| Operating System | Windows 10, 11, Linux | Windows 10, 11, Linux | Windows 10, 11, Linux | Windows 10, 11, Linux |
Certification |
||||
| EMC | CE/FCC Class A, CCC | CE/FCC Class A, CCC | CE/FCC Class A, CCC | CE/FCC Class A, CCC |
| Safety | UL, CB, CCC, BSMI | UL, CB, CCC, BSMI | UL, CB, CCC, BSMI | UL, CB, CCC, BSMI |
EN 50155 Compliance |
||||
| Operating temperature classes | EN 50155:2021 OT4 (-40 ~ 70 °C) | EN 50155:2021 OT4 (-40 ~ 70 °C) | EN 50155:2021 OT4 (-40 ~ 70 °C) | EN 50155:2021 OT4 (-40 ~ 70 °C) |
| Shock and Vibration | IEC 61373 body mount class B | IEC 61373 body mount class B | IEC 61373 body mount class B | IEC 61373 body mount class B |
| Interruptions of Voltage Supply | Class S2: 10 ms interruptions | Class S2: 10 ms interruptions | Class S2: 10 ms interruptions | Class S2: 10 ms interruptions |
| Supply Change Over | Class C1: at 0.6 Un during 100 ms without interruptions | Class C1: at 0.6 Un during 100 ms without interruptions | Class C1: at 0.6 Un during 100 ms without interruptions | Class C1: at 0.6 Un during 100 ms without interruptions |
| EMC | EN 50121-3-2/EN 50121-4 | EN 50121-3-2/EN 50121-4 | EN 50121-3-2/EN 50121-4 | EN 50121-3-2/EN 50121-4 |
| Fire protection | EN45545-2:2020 HL3 | EN45545-2:2020 HL3 | EN45545-2:2020 HL3 | EN45545-2:2020 HL3 |
