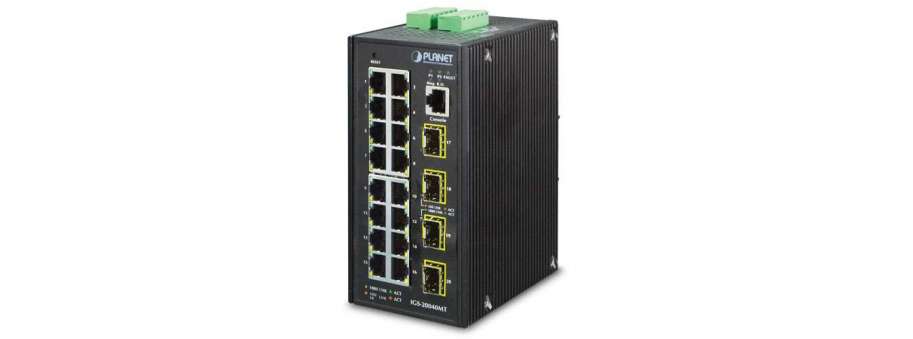

Промисловий комутатор L2+ на 4 порти SFP і 16 портів Gigabit Ethernet для встановлення на DIN рейку Planet IGS-20040MT

Виробник: PLANET
Facebook Twitter Linkedin Mail

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
IGS-20040MT IP30 Industrial 16* 10/100/1000TP + 4* 100/1000F SFP Full Managed Ethernet Switch (-40 to 75 degree C, 2*DI, 2*DO)  0,00 Не доступно к заказу
MGB-SX Mini GBIC SX Module  1 308,5
MGB-LX Mini GBIC LX Module  0,00 Не доступно к заказу
MFB-FX Multi-mode 100Mbps SFP fiber transceiver (2KM)  1 498,1

Промисловий керований комутатор Planet IGS-20040MT - 20-ти портовий гігабітний комутатор для роботи у важких промислових умовах.

IGS-20040MT забезпечує високий рівень захисту проти електромагнітних перешкод і сильних електричних розрядів.

Промисловий комутатор IGS-20040MT встановлюється на DIN рейку і працює в широкому діапазоні температур від -40 ° C до + 75 ° C. Planet IGS-20040MT має 16 портів 10/100/1000 TX і 4-ма 100/1000 SFP інтерфейсами.

Для ефективного адміністрування, комутатори Planet IGS-20040MT оснащені послідовним портом управління, вбудованою текстовою консоллю, WEB інтерфейсом і функцією SNMP-управління.

Інтерфейс:

  • 16-портів 10/100 / 1000Base-T RJ-45
  • 4: 100 / 1000Base-X mini-GBIC / SFP слотів

Фізичні та електричні характеристики:

  • IP30 Алюмінієвий корпус
  • Встановлення на DIN рейку або на стіну
  • Живлення 48V DC з резервуванням і захистом від зміни полярності
  • EFT захист 6000 VDC
  • 6000 VDC захист Ethernet
  • Робоча температура від -40 до 75

Додаткова інформація

Характеристики обладнання

Copper Ports

16 10/100/1000Base-T RJ-45 Auto-MDI/MDI-X ports

SFP/mini-GBIC Slots

4 1000Base-SX/LX/BX SFP interfaces (Port-9 and Port-10)
Compatible with 100Base-FX SFP

Console

1 x RJ-45-to-RS-232 serial port (115200, 8, N, 1)

Switch Architecture

Store-and-Forward

Switch Fabric

20Gbps / non-blocking

Throughput (packet per second)

14.8Mpps@ 64Bytes packet

Address Table

8K entries, automatic source address learning and ageing

Share Data Buffer

4Mbits

Flow Control

IEEE 802.3x Pause Frame for Full-Duplex
Back pressure for Half-Duplex

Jumbo Frame

9Kbytes

Reset Button

< 5 sec: System reboot
> 10 sec: Factory Default

ESD Protection

6KV DC

EFT Protection

6KV DC

Enclosure

IP30 Aluminum Metal Case

Installation

DIN Rail Kit and Wall Mount Kit

Connector

Removable 6-pin terminal block for power input
Pin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2
Removable 6-pin terminal block for DI/DO interface
Pin 1/2 for DI 1 & 2; Pin 3/4 for DO 1 & 2; Pin 5/6 for GND

Alarm

One relay output for power fail. Alarm Relay current carry ability: 1A @ DC 24V

DI/DO

2 Digital Input (DI):
Level 0: -24V~2.1V (±0.1V)
Level 1: 2.1V~24V (±0.1V)
Input Load to 24V DC, 10mA max.
2 Digital Output (DO): Open collector to 24VDC, 100mA max.

LED Indicator

System:
Power 1 (Green)
Power 2 (Green)
Fault Alarm (Green)
Ring (Green)
Ring Owner (Green)
Per 10/100/1000T RJ-45 Ports:
PoE In-Use (Orange)
LNK/ACT (Green)
Per SFP Interface:
1000 (Orange)
LNK/ACT (Green)

Dimensions (W x D x H)

152 x 107x 72 mm

Weight

1684g

Power Requirements

DC 48V

Power Consumption

31.9 watts / 108.78BTU (Full loading without PoE function)
161.9 watts / 522.08BTU (Full loading with PoE function)

Layer 2 Function

Basic Management Interfaces

Console, Telnet, Web Browser, SNMP v1, v2c

Secure Management Interfaces

SSH, SSL, SNMP v3

Port Configuration

Port disable/enable
Auto-Negotiation 10/100/1000Mbps full and half duplex mode selection
Flow Control disable / enable
Power saving mode control

Port Status

Display each port’s speed duplex mode, link status, Flow control status,
Auto negotiation status, trunk status

Port Mirroring

TX / RX / Both
1 to 1 monitor

VLAN

802.1Q Tagged Based VLAN, up to 255 VLAN groups
Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-Based VLAN
Protocol-Based VLAN
Voice VLAN
MVR (Multicast VLAN Registration)
Up to 255 VLAN groups, out of 4094 VLAN IDs

Link Aggregation

IEEE 802.3ad LACP / Static Trunk
Supports 5 groups of 8-Port trunk support

QoS

Traffic classification based, Strict priority and WRR
8-Level priority for switching
- Port Number
- 802.1p priority
- 802.1Q VLAN tag
- DSCP/TOS field in IP Packet

IGMP Snooping

IGMP (v1/v2/V3) Snooping, up to 255 multicast Groups
IGMP Querier mode support

MLD Snooping

MLD (v1/v2) Snooping, up to 255 multicast Groups
MLD Querier mode support

Access Control List

IP-based ACL / MAC-based ACL
Up to 123 entries

Bandwidth Control

Per port bandwidth control
Ingress: 500Kb~1000Mbps
Egress: 500Kb~1000Mbps

SNMP MIBs

RFC 1213 MIB-II
IF-MIB
RFC 1493 Bridge MIB
RFC 1643 Ethernet MIB
RFC 2863 Interface MIB
RFC 2665 Ether-Like MIB
RFC 2819 RMON MIB (Group 1, 2, 3 and 9)
RFC 2737 Entity MIB
RFC 2618 RADIUS Client MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
IEEE 802.1X PAE
LLDP
MAU-MIB

Відповідність галузевим стандартам і вимогам

Regulation Compliance

FCC Part 15 Class A, CE

Stability Testing

IEC60068-2-32 (Free fall)
IEC60068-2-27 (Shock)
IEC60068-2-6 (Vibration)

Standards Compliance

IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX/100Base-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3x Flow Control and Back pressure
IEEE 802.3ad Port trunk with LACP
IEEE 802.1D Spanning tree protocol
IEEE 802.1w Rapid spanning tree protocol
IEEE 802.1s Multiple spanning tree protocol
IEEE 802.1p Class of service
IEEE 802.1Q VLAN Tagging
IEEE 802.1x Port Authentication Network Control
IEEE 802.1ab LLDP
IEEE 802.3af Power over Ethernet
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP version 1
RFC 2236 IGMP version 2

Умови навколишнього середовища

Operating Temperature

-40 ~ 75 degrees C

Storage Temperature

-40 ~ 85 degrees C

Humidity

5 ~ 95% (Non-condensing)
