Надежное сетевое подключение для развлекательных систем пассажиров в поездах
Вступление
Сети передачи данных являются важнейшими компонентами современной железнодорожной инфраструктуры. Как грузовым, так и пассажирским поездам требуется надежная связь для передачи оперативных данных между системами подвижного состава, контроллерами сигнализации и центрами управления. Для систем создания подключенных поездов требуются передовые сетевые платформы, полностью одобренные для транспортной отрасли. Предложение бортовых развлекательных услуг на базе этих сетей может повысить удовлетворенность пассажиров.
Пассажиры сегодня ожидают подключения к сети и возможности доступа к цифровым услугам со своих персональных устройств. Это открывает огромные возможности для операторов междугородних и пригородных поездов, а также массового транзита, чтобы повысить лояльность клиентов и улучшить впечатления пассажиров расширив спектр развлечений на борту. Помимо увеличения числа пассажиров, внедрение развлекательных платформ для пассажиров может создать новые потоки доходов от платных услуг и рекламы.
Чтобы обеспечить надежную связь для удовлетворения потребностей пассажиров в высокоскоростном Wi-Fi и развлекательных услугах, операторам железнодорожного транспорта необходимо преобразовать существующую инфраструктуру в цифровую и объединить коммуникационные технологии в интегрированные сетевые решения.
Системные требования
Поддержание связи в поезде - сложная задача, поскольку металлические вагоны ослабляют проникновение сигнала, большое количество пользователей нагружает пропускную способность сети, а суровые условия эксплуатации могут привести к эрозии и деградации оборудования. В связи с этим системы железнодорожной связи должны быть исключительно надежными, поскольку срок службы железнодорожного оборудования обычно составляет 20 лет.
Кроме того, железнодорожная среда является особенно напряженной: постоянная вибрация, резкие перепады температуры и электромагнитные помехи. Поэтому все компоненты, предназначенные для железнодорожных систем связи, должны соответствовать строгим стандартам производительности и быть сертифицированы на соответствие стандартам безопасности железнодорожного транспорта EN50155, EN50121 и EN45545. Для предотвращения ослабления соединений или отсоединения кабеля с течением времени порты устройства должны быть оснащены фиксируемыми разъемами M12.
Для сетевого оборудования, такого как управляемые коммутаторы Ethernet, критически важны протоколы связи, обеспечивающие полную совместимость с другими продуктами и гибкую конфигурацию в любой сетевой топологии. Поскольку данные используются и требуются все чаще, для железнодорожных сетей обычно требуется магистраль Gigabit Ethernet для обеспечения высокой пропускной способности, которая поддерживает развлекательные и интернет-сервисы для пассажиров.
Наконец, решение должно быть легким и компактным, чтобы свести к минимуму перебои в работе при развертывании. Правильно подобранная система связи поможет обеспечить надежное соединение для пассажиров поездов и при этом решить уникальные задачи железнодорожной среды.
Внедрение проекта
- EKI-9528: Управляемый Ethernet-коммутатор EN50155

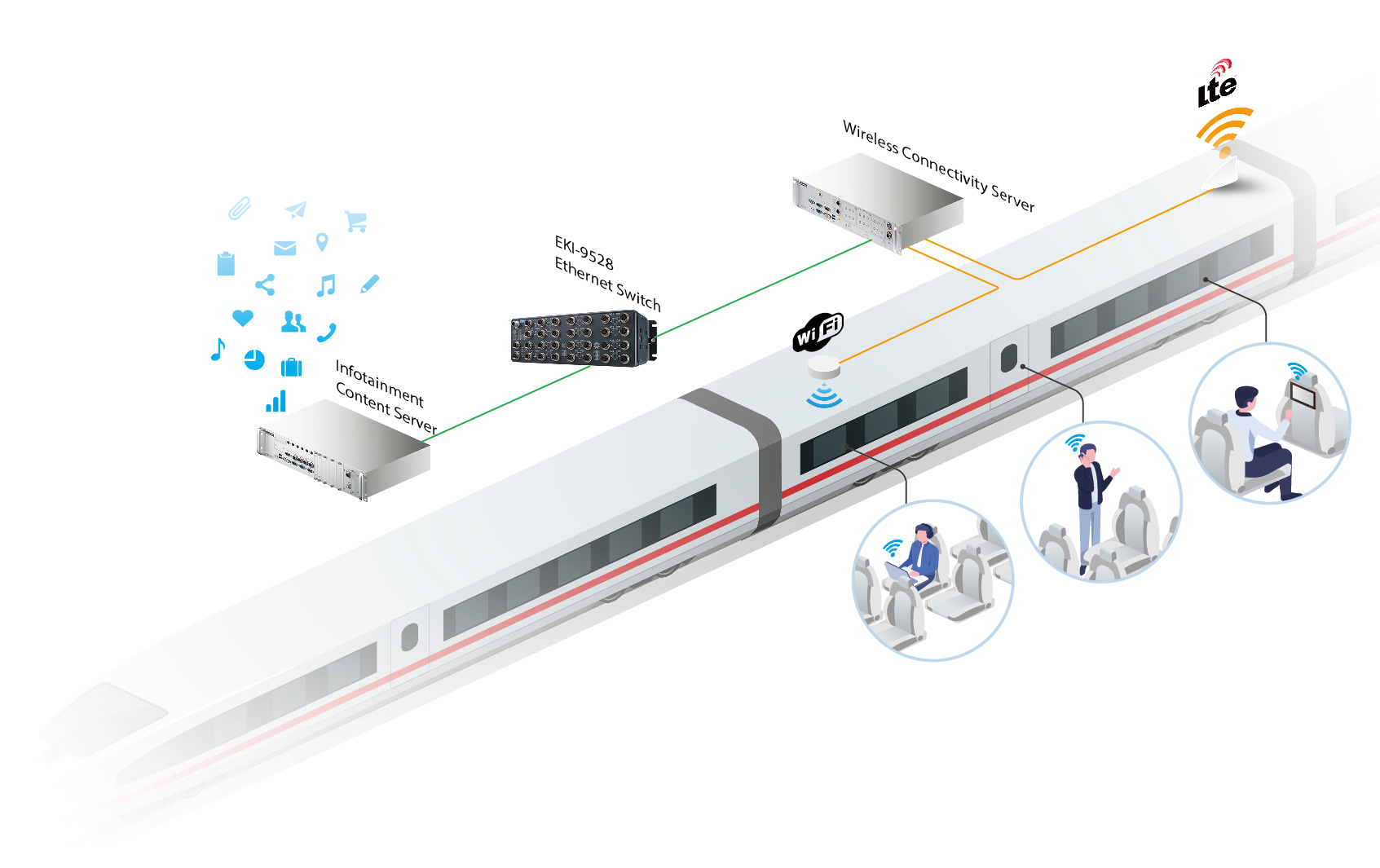

Описание системы
Серия EKI-9528 компании Advantech представляет собой набор управляемых коммутаторов, обеспечивающих до 28 портов Gigabit Ethernet и предназначенных для железнодорожных сред, включая подвижной состав и управление путями. Коммутаторы EKI-9528 созданы для работы в экстремальных условиях благодаря корпусу со степенью защиты IP54, широкому диапазону рабочих температур (-40 ~ 70 °C/-40 ~ 158 °F), широкому диапазону входного питания (24 ~ 110 В постоянного тока) и высокой устойчивости к вибрациям и ударам (5G/50G).
Для обеспечения надежного соединения в жестких условиях эксплуатации порты Ethernet, консоли, реле и входного питания оснащены разъемами M12 с винтовыми фиксаторами. Эта особенность помогает предотвратить отсоединение или повреждение кабеля из-за постоянной вибрации, обеспечивая надежное соединение на протяжении всего срока службы изделия.
Поддержка функции IEEE802.3af/at PoE означает, что один и тот же кабель может использоваться как для передачи данных, так и для питания. Это приводит к уменьшению количества кабелей, что, в свою очередь, сокращает пространство, необходимое для прокладки кабельных каналов под полом вагона и над головой. А также позволяет снизить затраты на установку и время простоя, а также со временем повысить топливную эффективность поезда за счет снижения веса сетевой инфраструктуры.
Для повышения надежности сети технология X-Ring Pro от Advantech обеспечивает создание резервного канала всего за 20 мс, чтобы компенсировать любые ошибки или разрывы связи. Это обеспечивает полное резервирование связи и ускоряет время переключения при отказе, что позволяет свести к минимуму время простоя.
Преимущества
Управляемые коммутаторы Advantech EKI-9528 обладают необходимой сертификацией, характеристиками и функциональностью для подвижного состава и железнодорожного транспорта. Благодаря прочной конструкции и высокому бюджету мощности PoE они обеспечивают надежную технологическую основу для железнодорожных операторов.
Эти коммутаторы промышленного класса служат мощными строительными блоками для бортовых систем развлечения пассажиров и улучшают впечатления пассажиров, обеспечивая надежный и высокоскоростной доступ к Wi-Fi. Их сертификация по стандартам EN50155, EN50121, EN61373 и EN45545 гарантирует безопасность эксплуатации в железнодорожных приложениях.
Ethernet-коммутаторы EKI-9528 имеют компактную конструкцию с высокой плотностью портов, что позволяет экономить монтажное пространство и снижать стоимость оборудования. Кроме того, они обладают высокой устойчивостью к вибрациям и ударам (5G/50G), что обеспечивает надежную работу в экстремальных условиях. Наличие нескольких портов Ethernet позволяет интегрировать дополнительные развлекательные системы и возможности для расширения функций и услуг в будущем.
Для безопасной доставки контента коммутаторы EKI-9528 поддерживают стандартные протоколы связи, обеспечивая высокую совместимость с широким спектром рельсовых систем. Эти коммутаторы могут быть соединены в расширенные кольцевые топологии для создания масштабных сетей и предварительно сертифицированы для международной дистрибуции, что обеспечивает экономическую эффективность разработки продуктов и быстрое время выхода на рынок.
Почему Advantech
Надежность и долгосрочная доступность обширного портфеля продуктов Advantech предлагает железнодорожным операторам и системным интеграторам долговечность решений для действительно устойчивого развития. Опираясь на 40-летний опыт промышленного проектирования и производства, компания Advantech выпускает ряд промышленных Ethernet-коммутаторов, которые идеально подходят для применения на подвижном составе. Эти коммутаторы имеют различные спецификации, включая Gigabit/Fast Ethernet, медный/волоконно-оптический кабель и функцию PoE, что позволяет разработчикам создавать специализированные решения.
Используя проверенные технологии Advantech, разработчики могут упростить интеграцию, проверку и сертификацию, снижая риск проектирования и общую стоимость владения. Такой подход позволяет интеграторам транспортных систем быстрее выводить на рынок дорогостоящие решения для развлекательных сервисов. Компания Advantech имеет глобальное присутствие и сеть поддержки клиентов, которая предлагает несколько каналов обслуживания, включая складирование, поиск и закупку, услуги RMA, техническую поддержку/обучение, что ускоряет сроки выполнения заказов.
Для сетевых решений в сфере развлечений для пассажиров продукты Advantech обеспечивают расширяемую технологическую основу, которая может быть гибко настроена для удовлетворения конкретных потребностей клиентов, как сейчас, так и в будущем.
