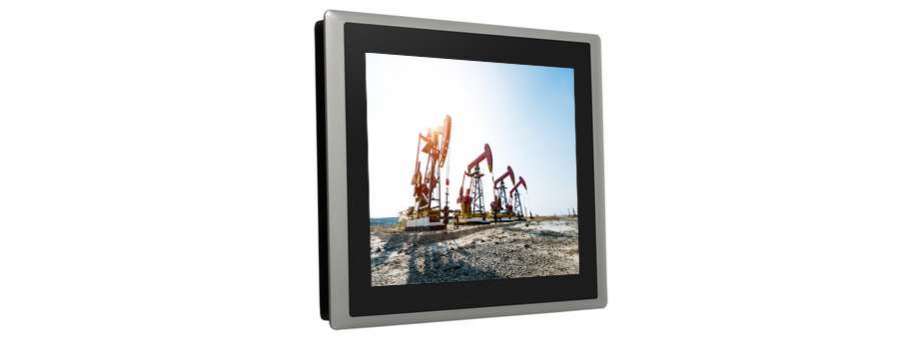

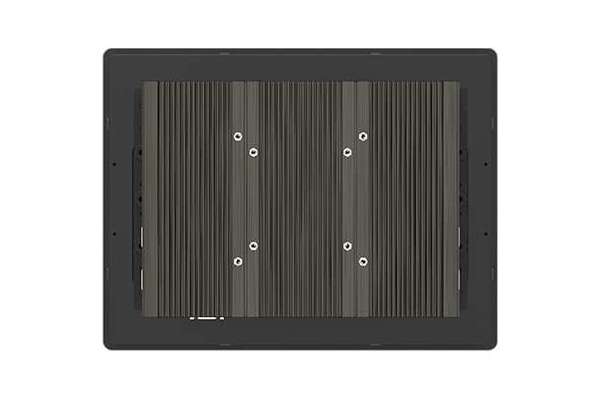

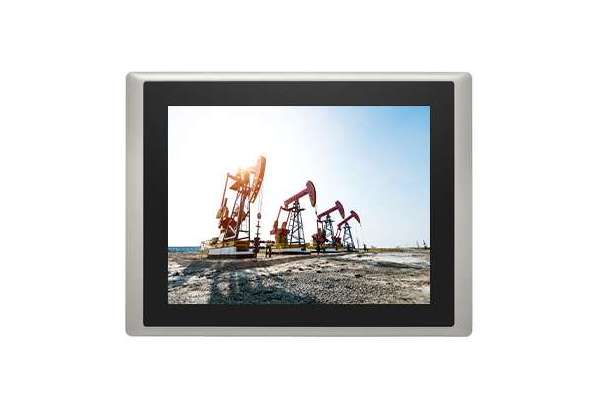

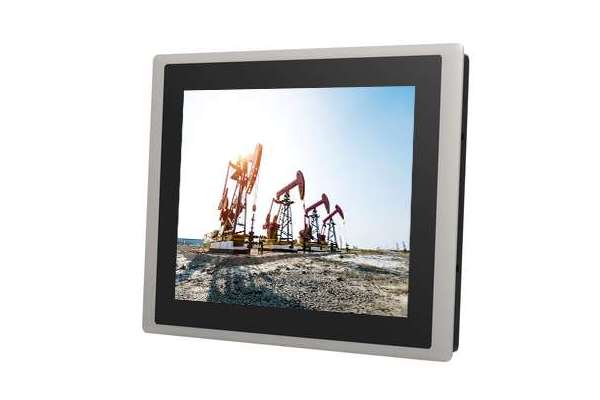

Модульный расширяемый панельный ПК с диагональю 12.1", TFT-дисплеем XGA, читаемостью при солнечном свете, процессором Intel® Core™ i5/i3 12-го поколения Cincoze CS-112H/P2202.
Серия CS-100/P2202 — это высокопроизводительный панельный ПК, читаемый даже при солнечном свете и обеспечивающий сверхвысокую яркость до 1800 нит. Он оснащен процессором Intel® Core™ серии U (Alder Lake-P), который обеспечивает полный выбор размеров экрана, соотношения сторон и яркости. Богатые возможности ввода/вывода, гибкое расширение, надежность, простота обслуживания на месте и другие функции делают серию CS-100/P2202 лучшим выбором для уличных киосков или приложений HMI.
- 12.1" ЖК-дисплей XGA TFT с соотношением сторон 4:3 и проекционно-емкостным сенсорным экраном
- Встроенный процессор Intel® Alder Lake-P U-Series Core™
- 2 разъема DDR5 SO-DIMM, поддержка памяти до 4800 МГц, 64 ГБ
- Сверхвысокая яркость до 1500 нит
- Четыре независимых дисплея (CDS/HDMI/DP/VGA)
- 1 разъем M.2 Key E типа 2230 для Intel CNVi/беспроводного модуля
- Разработан с литой под давлением алюминиевой передней панелью
- Передняя панель Соответствует IP65
Дополнительная информация
Display |
|
| LCD Size | 12.1" (4:3) |
| Max. Resolution | 1024 x 768 (XGA) |
| Brightness (cd/m2) | 1500 |
| Contrast Ratio | 700 : 1 |
| LCD Color | 16.7M |
| Pixel Pitch (mm) | 0.24 (H) x 0.24 (V) |
| Viewing Angle (H-V) | 160 / 140 |
| Backlight MTBF | 50,000 hrs (LED Backlight) |
Touch Screen |
|
| Touch Type | Projected Capacitive |
Physical |
|
| Dimension ( W x D x H ) | 345 x 265.3 x 57 mm |
| Weight Information | 3.16 kg |
| Mechanical Construction | Flat Rugged Aluminum Die-casting Bezel |
Environment |
|
| Front Panel Protection | IP 65 Compliant |
| Operating Temperature | -20°C to 80°C (With Industrial Grade Peripherals; Ambient with air flow) |
| Storage Temperature | -30°C to 80°C |
| Relative Humidity | 90% RH @ 40°C (Non-condensing) |
| EMC | CE, UKCA, FCC, ICES-003 Class A |
| EMI |
|
| EMS |
|
| Safety | UL, cUL, CB, IEC, EN 62368-1 |
System |
|
| Processor |
Onboard 12th Generation Intel® Alder Lake-P U-Series CPU: - Intel® Core™ i5-1245UE 10 Cores Up to 4.40 GHz, TDP 15W - Intel® Core™ i3-1215UE 6 Cores Up to 4.40 GHz, TDP 15W |
| Memory |
2x DDR5 4800MHz SO-DIMM Socket Supports Un-buffred and non-ECC Type, Up to 64GB |
| BIOS | AMI BIOS |
Graphics |
|
| Graphics Engine |
|
| Maximum Display Output | Supports Quad Independent Display |
| CDS | 1x CDS Connector (1920 x 1080 @60Hz) |
| DP |
1x DisplayPort Connector (4096 x 2304 @60Hz) * Verified maximum resolution: 3840 x 2160 @ 60Hz |
| HDMI | 1x HDMI Connector (3840 x 2160 @30Hz) |
| VGA | 1x VGA Connector (1920 x 1200 @60Hz) |
Audio |
|
| Audio Codec | Realtek® ALC888, High Definition Audio |
| Line-out | 1x Line-out, Phone Jack 3.5mm |
| Mic-in | 1x Mic-in, Phone Jack 3.5mm |
I/O |
|
| LAN |
2x 1GbE LAN, RJ45 - GbE1: Intel® I219 - GbE2: Intel® I210 |
| COM | 4x RS-232/422/485 with Auto Flow Control (Supports 5V/12V), DB9 |
| USB |
|
| DIO | 16x Isolated Digital I/O (8in/8out), 20-Pin Terminal Block |
Storage |
|
| SSD/HDD | 2x 2.5” SATA HDD/SSD Bay (SATA3.0) |
| RAID | Support RAID 0/1 |
Expansion |
|
| Mini PCI Express | 2x Full-size Mini-PCIe Socket |
| PCI Express | • 1x PCI or 1x PCIe x4 Expansion slot (with Optional Riser Card) * Supports maximum dimensions of add-on card (H x L) : 111 x 169mm (for P2202E) |
| SIM Socket | 1x SIM Socket |
| M.2 | 1x M.2 Key E Type 2230 Socket, Support Intel CNVi/Wireless Module |
| CFM (Control Function Module) Interface |
|
| CDS (Convertible Display System) Interface | 1x CDS Interface for Convertible Display Module |
Power |
|
| Power Button | 1x ATX Power On/Off Button |
| Power Mode Switch | 1x AT/ATX Mode Switch |
| Power Input | 9 - 48VDC, 3-pin Terminal Block |
| Remote Power On/Off | 1x Remote Power On/O , 2-pin Terminal Block |
Operating System |
|
| Windows | Windows®11, Windows®10 |
| Linux | Ubuntu 22.04 |
Dimension( W x D x H ) |
254.5 x 190 x 41.5 mm (for P2202) 254.5 x 190 x 61 mm (for P2202E) |
| Weight Information |
|
| Mechanical Construction | Extruded Aluminum with Heavy Duty Metal |
| Mounting | Wall / VESA / CDS / DIN Rail |
| Physical Design |
|
Reliability & Protection |
|
| Reliability & Protection | Yes |
| Reverse Power Input Protection |
|
| Over Current Protection | 15A |
| CMOS Battery Backup | SuperCap Integrated for CMOS Battery Maintenance-free Operation |
| MTBF | 216,747 Hours - Database: Telcordia SR-332 Issue3, Method 1, Case 3 |
Environment |
|
| Operating Temperature |
-40°C to 70°C * With extended temperature peripherals; Ambient with air flow * According to IEC60068-2-1, IEC60068-2-2, IEC60068-2-14 |
| Storage Temperature | -40°C to 70°C |
| Relative Humidity | 95%RH @ 70°C (non-Condensing) |
| Shock | Operating, 50 Grms (w/ SSD, according to IEC60068-2-27) |
| Vibration |
|
