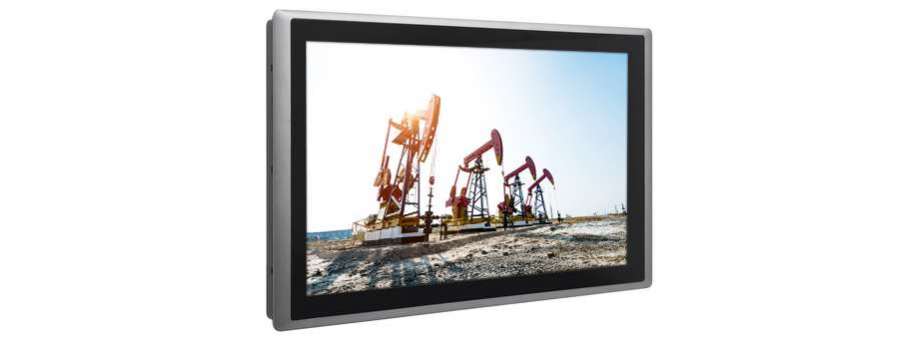

24" TFT-LCD панельный ПК с возможностью чтения при солнечном свете и процессором 8-го поколения Intel® Core™ U Cincoze CS-W124 / P2102

Производитель: Cincoze
Facebook Twitter Linkedin Mail

Серия CS-100/P2102 - это 12,1-24" TFT-LCD панельные ПК с возможностью чтения при солнечном свете, которые обеспечивают достаточную яркость экрана для лучшего качества изображения при использовании вне помещений. Панельный ПК работает на базе процессора Intel® 8-го поколения серии Core™ U, который обеспечивает превосходное увеличение вычислительной производительности до 84% при TDP 15 Вт по сравнению с процессорами Intel® Core™ U 6-го поколения. Чтобы обеспечить более высокую скорость отклика и легко справляться с несколькими задачами, серия CS-100/P2102 оснащена двумя гнездами DDR4 2400 SODIMM для установки до 64 ГБ памяти. Благодаря тонкому дизайну, серия CS-100/P2102 обладает широкими возможностями ввода/вывода для различных подключений и может легко вписаться практически в любое ограниченное пространство. Для беспроводного подключения серия CS-100/P2102 оснащена 1 ключом M.2 2230 E и 2 полноразмерными расширениями Mini-PCIe, в которые можно установить различные дополнительные карты для обеспечения связи Wi-Fi, 3G и LTE.

Кроме того, серия CS-100/P2102 поддерживает технологию функциональных модулей управления (CFM), позволяющую устанавливать дополнительные модули CFM для увеличения мощности по сети Ethernet и функций определения зажигания в соответствии с конкретными приложениями пользователя. Благодаря строгой промышленной защите, широкому диапазону рабочих температур (от -20°C до 70°C), пыле- и влагозащищенной передней панели IP65 и широкому диапазону входного питания постоянного тока (от 9 до 48 В постоянного тока), серия CS-100/P2102 подходит для жестких условий эксплуатации вне помещений под прямыми солнечными лучами. Кроме того, серия CS-100/P2102 поддерживает запатентованную компанией Cincoze технологию Convertible Display System (CDS), позволяющую пользователям легко заменять дисплейный или компьютерный модуль на месте и тем самым сокращать расходы на обслуживание и время простоя.

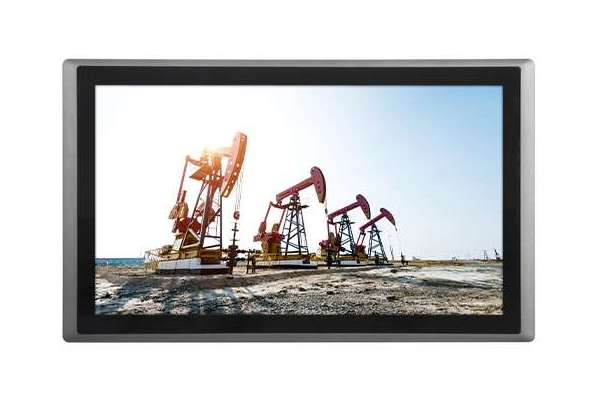

  • 24" TFT-LCD-дисплей со сверхвысокой яркостью до 1500 нит и разрешением 1920 x 1080
  • Встроенный процессор 8-го поколения Intel® Core™ серии U
  • Гнездо 2x DDR4 SO-DIMM, поддержка до 2400 МГц, 64 ГБ
  • Поддержка трех независимых дисплеев
  • Встроенный USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с
  • Гнездо M.2 E Key для модуля беспроводной связи или модуля Intel CRF
  • Поддержка функции датчика зажигания (IGN) (с дополнительным модулем CFM)
  • Поддержка функции 2x PoE+ (с дополнительным модулем CFM)
  • Широкий диапазон рабочих температур от -20°C до 70°C
  • Прочная передняя панель из литого алюминия
  • Настоящая плоская защита передней панели, соответствующая стандарту IP65
  • Поддерживает крепление на панель / VESA / стойку
  • 2x универсальный кронштейн (только для P2102E)

Дополнительная информация

Display
LCD Size 24” (16:9)
Max. Resolution Max. Resolution
Brightness (cd/m2) 1500
Contrast Ratio 5000 : 1
LCD Color 16.7M
Pixel Pitch (mm) 0.27675 (H) x 0.27675 (V)
Viewing Angle (H-V) 178 / 178
Backlight MTBF Backlight MTBF

Touch Screen
Touch Type Projected Capacitive

Physical
Dimension ( W x D x H ) 605 x 373 x 63.2 mm
Weight Information 6.64 kg
Mechanical Construction Flat Rugged Aluminum Die-casting Bezel

Environment
Front Panel Protection IP 65 Compliant
Operating Temperature -20°C to 70°C (With Industrial Grade Peripherals; Ambient with air flow)
Storage Temperature -30°C to 80°C
Relative Humidity 80% RH @ 40°C (Non-condensing)
EMC CE, UKCA, FCC, ICES-003 Class A
EMI
  • CISPR 32 Conducted & Radiated: Class A
  • EN/BS EN 55032 Conducted & Radiated: Class A
  • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A
  • EN/BS EN61000-3-3 Voltage fluctuations & flicker
  • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A
EMS
  • EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
  • EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 3 V/m
  • EN/IEC 61000-4-4 EFT: AC Power: 1 kV; DC Power: 0.5 kV; Signal: 0.5 kV
  • EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV
  • EN/IEC 61000-4-6 CS: 3V
  • EN/IEC 61000-4-8 PFMF: 50 Hz, 1A/m
  • EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 0.5 cycles at 50 Hz
Safety UL, cUL, CB, IEC, EN 62368-1

System
Processor

Onboard 8th Intel® Core™ U Processors (Whiskey Lake)

- Intel® Core™ i5-8365UE Quad Core Processor (6M Cache, up to 4.10 GHz)

- Intel® Core™ i3-8145UE Dual Core Processor (4M Cache, up to 3.90 GHz) - TDP: 15 W
Memory
  • 2x DDR4 2400 MHz 260-Pin SO-DIMM Socket
  • Support Un-buered and Non-ECC Type up to 64 GB

Graphics
Graphics Engine Integrated Intel® UHD Graphics 620
Maximum Display Output Supports Triple Independent Display
CDS 1x CDS Connector for Cincoze Display Module
VGA 1x VGA Connector(1920 x 1200 @60Hz)
DP 1x DisplayPort Connector (4096 x 2304 @ 60Hz, According to CPU Specifications) * Verified maximum resolution: 3840 x2160 @ 60Hz

Audio
Audio Codec Realtek® ALC888, High Definition Audio
Line-out 1x Line-out, Phone Jack 3.5mm
Mic-in 1x Mic-in, Phone Jack 3.5mm

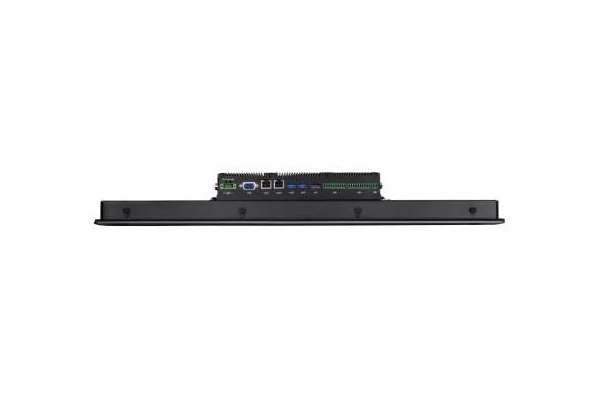

I/O
LAN

2x GbE LAN (Supports WoL, Teaming, Jumbo Frame & PXE), RJ45

- GbE1: Intel® I219LM

- GbE2: Intel® I210
USB 3x USB 3.2 Gen2 (Type A), 2x USB 2.0 (Type A)
Serial Port 4x RS-232/422/485 with Auto Flow Control Support 5V/12V, DB9
DIO 16x Isolated Digital I/O (8in/8out), 20-Pin Terminal Block

Storage
SSD/HDD 2x 2.5” HDD/SSD Drive Bay (SATA 3.0), Supports RAID 0/1

Expansion
Mini PCI Express 2x Full-size Mini-PCIe Sockets
PCI Express

1x PCI or 1x PCIe x4 Expansion slot with Optional Riser Card (for P2102E)

* Supports maximum dimensions of add-on card (H x L) : 111 x 169mm
M.2 E Key Socket 1x M.2 2230 E Key Socket for Wireless Module, Supports Intel CRF Module
SIM Socket 1x Front Accessible SIM Socket
Universal Bracket 2x Universal I/O Bracket (for P2102E)
CFM (Control Function Module) Interface 2x CFM Interface for optional IGN or PoE Module Expansion
CDS (Convertible Display System) Technology 1x Convertible Display System (CDS) Interface

Power
Power Button 1x ATX Power On/Off Switch
Power Mode Switch 1x AT/ATX Mode Switch
Power Input 1x 3-pin Terminal Block Connector with Power Input 9~48VDC
Power Adapter (Optional) 1x Optional AC/DC 12V/5A, 60W or 24V/5A 120W
Remote Power On/Off 1x Remote Power On/Off Connector, 2-pin Terminal Block
Physical
Dimension( W x D x H )
  • 254.5 x 190 x 41.5mm (for P2102)
  • 254.5 x 190 x 61 mm (for P2102E)
Weight Information
  • 2.2 kg (for P2102)
  • 2.7 kg (for P2102E)
Mechanical Construction Extruded Aluminum with Heavy Duty Metal
Mounting Wall / VESA / CDS / DIN Rail
Physical Design
  • Fanless Design
  • Jumper-less Design

Operating System
Microsoft® Windows® Microsoft® Windows®
Linux Supports by project

Environment
Operating Temperature Ambient with Air Flow: -40°C to 70°C (with Extended Temperature Peripherals)
Storage Temperature -40°C to 70°C
Relative humidity 95% RH @ 70°C (Non-condensing)
Shock Operating, 50 Grms, Half-sine 11ms Duration (w/ SSD, according to IEC60068-2-27)
Vibration

Operating, 5 Grms, 5-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-64) (for P2102)

• Operating, 5 Grms, 5-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-64)

• Operating, 1 Grms, 10-500 Hz, 3 Axes (w/ CV-W124 only, according to IEC60068-2-6) (for P2102E)
EMC CE, UKCA, FCC, ICES-003 Class A
