4xCOM 4xLAN DP HDMI LAN PCIex Bus RS232 RS485

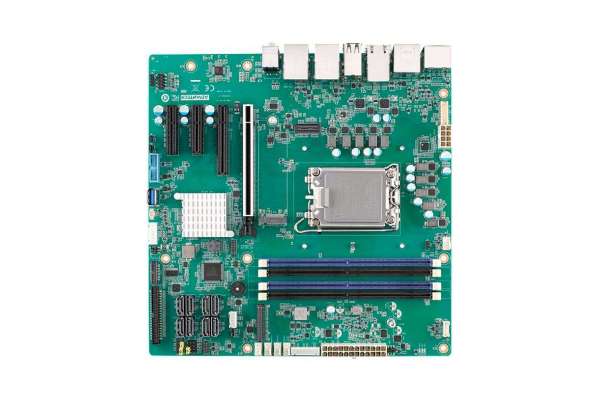

Материнская плата на процессорах Intel® 12-го поколения Core™ (Alder Lake-S) i9/i7/i5/i3 LGA1700, MicroATX с 2 DP++/HDMI/eDP, 1 GbE LAN, 3х 2.5GbE LAN, 8 портов USB 3.2, 1 порт USB 3.2 Type-C , 6 COM Advantech AIMB-588

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
AIMB-588Q-00A1 Промислова материнська плата Advantech AIMB-588Q LGA1700 mATX Q670E 2 DP/HDMI/8 SATA/6COM/TPM  29 156,8
AIMB-588R-00A1 LGA1700 mATX R680E 2 DP/HDMI/8 SATA/6COM/TPM  31 243,7
AIMB-588H-00A1 Промислова материнська плата Advantech AIMB-588H LGA1700 mATX H610E 2DP/HDMI/4 SATA/6COM/TPM  25 104,2
  • Поддерживает процессоры Intel® Core™ 12-го поколения (Alder Lake-S) с набором микросхем Q670E/ R680E/ H610E.
  • Четыре независимых дисплея. (x2 DP++, HDMI, eDP)
  • Технология Intel AMT и Intel vPro
  • 16 PCIe Gen5, 4 PCIe Gen4, 4 PCIe Gen3
  • До 8 USB 3.2, 1 USB 3.2 Gen2 Type C, 4 USB 2.0, 8 SATAIII, 1 GbE LAN, 3 2.5GbE LAN, 1 M.2 M-Key
  • Программный RAID 0, 1, 5, 10, TPM 2.0
  • WISE-DeviceOn и встроенные программные API

См. техническую спецификацию для более подробной информации.

Дополнительная информация

Processor System

Supports Model AIMB-588Q, AIMB-588R, AIMB-588H
Chipset Q670E/R680E/H610E
BIOS AMI BIOS UEFI 256 Mbits SPI

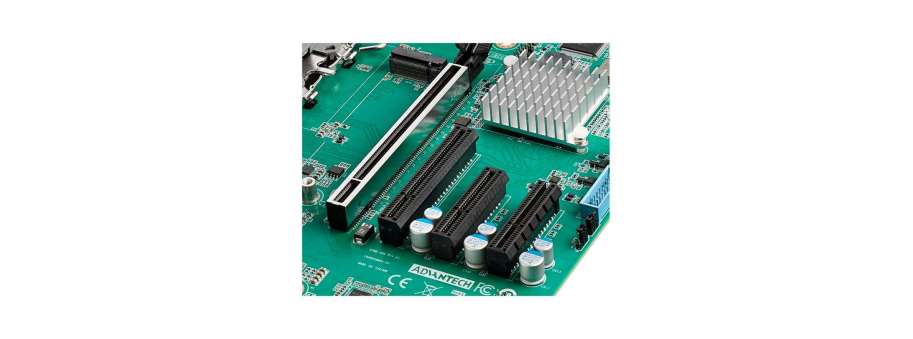

Expansion Slot

PCIe x16 (Gen5) 1 slot
PCIe x8 (Gen4) (1 slot, optional)
PCIe x4 (Gen3) 1 slot
PCIe x4 (Gen4) 1 slot

Memory

Technology Dual Channel DDR5 up to 4400, ECC memory supported by CPU with Chipset R680E
Max. Capacity 128GB (32 GB per DIMM)
Socket Four 288-pin DDR5 UDIMM sockets, Dual Channel, Two DIMMs per channel

Graphics

Controller
  • Intel UHD Graphics 770
  • Supports DirectX12, OpenGL 4.5
HDMI 1, up to resolution 4096*2160@ 60Hz. Supports HDR
eDP 1, up to resolution 3840 x 2160 @ 60 Hz (Internal pin header)
Display Port 2, up to 4096 x 2304 @ 60Hz
Four Display DP + DP + HDMI + eDP
Triple Display DP + DP + HDMI, DP + DP + eDP, DP + HDMI + eDP
Dual Display DP + HDMI, DP + DP, DP + eDP, HDMI + eDP

Ethernet

Controller
  • LAN1: 1GbE Intel I219-LM (AIMB-588Q/AIMB-588R/AIMB-588H)
  • LAN2: 2.5GbE Intel I225-LM (AIMB-588Q/AIMB-588R)
  • LAN3: 2.5GbE Intel I225-LM (AIMB-588R)
  • LAN4: 2.5GbE Intel I225-LM (AIMB-588R)
Connector RJ45 x2 (588Q) / RJ45 x4 (588R) / RJ45 x1(588H)

SATA

Max Data Transfer Rate 600 MB/s Max. (SATA 3.0)
Q'ty 8 (AIMB-588Q); 8 (AIMB-588R), 4 (AIMB-588H)

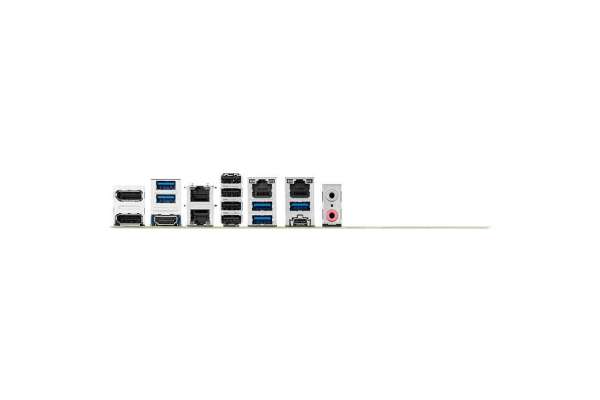

Rear I/O

Display Port 2
HDMI 1
Ethernet 2 (AIMB-588Q); 4 (AIMB-588R);1(AIMB-588H)
USB
  • AIMB-588Q: 5 USB 3.2 Gen2 type A; 1 USB3.2 Gen2 Type C; 4 USB 2.0 type A
  • AIMB-588R: 5 USB 3.2 Gen2 type A; 1 USB 3.2 Gen2 Type C; 4 USB 2.0 type A
  • AIMB-588H: 2 USB 3.2 Gen2 type A; 4 USB 2.0
Audio 2 (Mic-in/ Line-out)

Internal Connector

USB 3.2
  • AIMB-588Q: 3 USB 3.2 Gen1
  • AIMB-588R: 3 USB 3.2 Gen1
  • AIMB-588H: 2 USB 3.2 Gen1
USB 2.0 0
Serial 6 (5 x RS-232, 1 x RS-232/422/485 with auto flow control)
SATA 3.0 8
Extended Display Port (eDP) 1
M.2 (M key) 1 2280 NVMe PCIex4 (AIMB-588Q/AIMB-588R)
GPIO 8-bit GPIO

Watchdog Timer

Output System reset
Interval Programmable 1 ~ 255 sec/min

Environment

Temperature Operating 0 ~ 60° C (14 ~ 158° F), depends on CPU speed and cooler solution
Temperature Non-Operating -40 ~ 85° C (-40 ~ 185° F)

Physical Characteristics

Dimensions 244 mm x 244 mm (9.6" x 9.6")

Power

Input Mode ATX input
