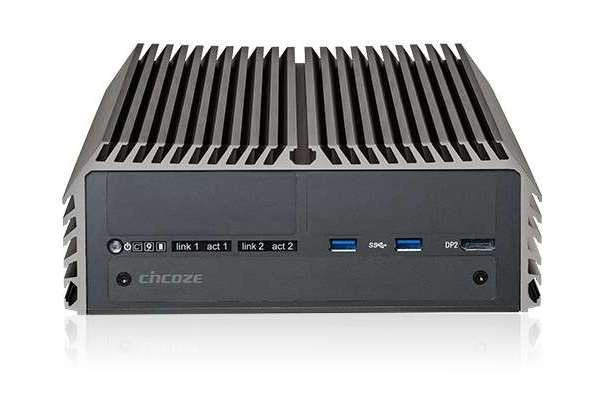

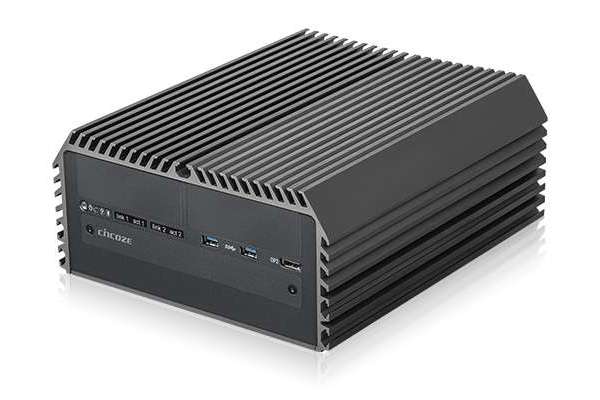

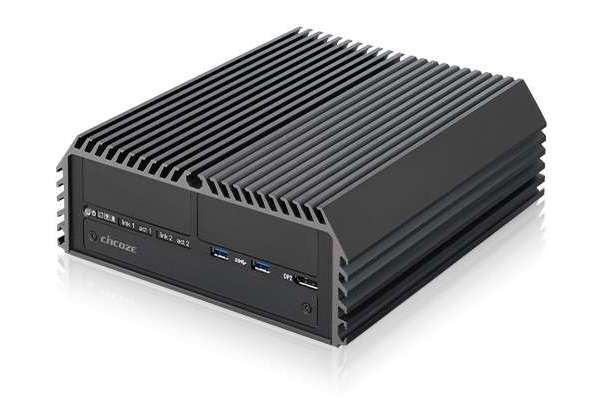

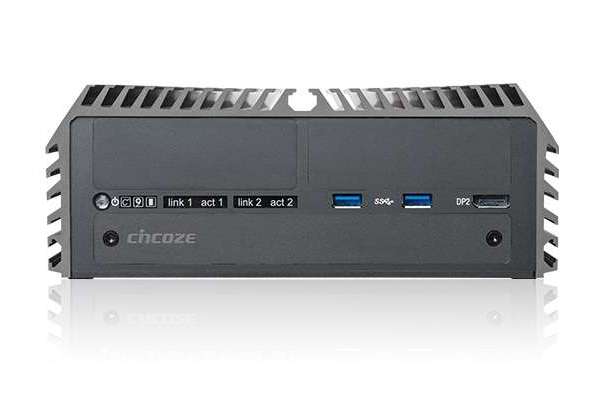

Расширяемый модульный прочный ПК, Intel® Core™ серии 9/8-го пок., поддержка до 2x PCI/PCIe Cincoze DS-1200

Производитель: Cincoze
Facebook Twitter Linkedin Mail

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
DS-1200-R10 Компактний комп'ютер Cincoze DS-1200-R10, 9/8th Generation Intel Core Series Processors, High Performance, Expandable and Modular Rugged Embedded Computer  64 892,2
DS-1201-R10 Компактний комп'ютер Cincoze DS-1201-R10, 9/8th Generation Intel Core Series Processors, High Performance, Expandable and Modular Rugged Embedded Computer with 1x PCI/PCIe Expansion Slot  66 460,8
DS-1202-R10 Компактний комп'ютер Cincoze DS-1202-R10, 9/8th Generation Intel Core Series Processors, High Performance, Expandable and Modular Rugged Embedded Computer with 2x PCI/PCIe Expansion Slots  67 121,3

Серия DS-1200 - это высокопроизводительный безвентиляторный встраиваемый компьютер на базе процессора Intel® Core™ 9/8-го поколения (Coffee Lake) с 8 ядрами и 64 ГБ памяти DDR4, обеспечивающий беспрецедентную производительность для выполнения всех видов высокопроизводительных вычислительных задач.

Система оснащена большим количеством портов ввода/вывода, таких как 2 порта Intel® GbE, 2 порта USB 3.1 (Gen2), 4 порта USB 3.0, 1 порт DVI-I, 2 порта DisplayPort и 1 разъем M.2 Key M 2280 для сверхскоростной передачи данных. Основанные на инновационной технологии CMI и CFM компании Cincoze, они позволяют пользователям расширять возможности ввода/вывода и функциональность с помощью готовых модулей, таких как порты GbE/PoE, последовательные порты, оптические изолированные цифровые входы/выходы и функция зажигания питания. Кроме того, серия DS-1200 оснащена двумя слотами расширения PCI(e) для установки универсальных дополнительных плат.

Разработанный для работы в жестких условиях, DS-1202 прошел строгие испытания, такие как EN50121-3-2 и EN60950-1, чтобы соответствовать промышленным приложениям, таким как подвижной состав. Кроме того, DS-1202 имеет широкую рабочую температуру (от -40°C до 70°C), широкий диапазон входного питания постоянного тока (от 9В до 48В), высокую устойчивость к ударам/вибрации (5G/50G) и защиту промышленного уровня (OVP, OCP, ESD Surge, ...и т.д.).

  • Поддержка 9/8-го поколения процессоров Intel® Core™ / Pentium® / Celeron® Octa Cores 35W/65W LGA 1151
  • Гнездо 2x DDR4 SO-DIMM, поддержка до 2666 МГц, 64 ГБ
  • Три независимых дисплея: 1x DVI-I и 2x DP (разрешение 4K)
  • 1x гнездо M.2 2280 M Key, автоматическое определение для PCIex4 NVMe SSD или SATA Gen3 SSD
  • 2 слота для SIM-карт с фронтальным доступом для резервирования сигнала
  • До 2х слотов расширения PCI/PCIe
  • 4x CMI-слота для модульного расширения ввода/вывода
  • 1х слот CFM для функции определения мощности зажигания
  • Широкий диапазон рабочих температур (от -40°C до 70°C)
  • Сертифицировано EN50121-3-2 / LVD EN62368-1

Дополнительная информация

System
Processor

• 9th Generation Intel® Coffee Lake-R S Series CPU:

- Intel® Core™ i7-9700E 8 Cores Up to 4.4 GHz, TDP 65W

- Intel® Core™ i5-9500E 6 Cores Up to 4.2 GHz, TDP 65W

- Intel® Core™ i3-9100E 4 Cores Up to 3.7 GHz, TDP 65W

- Intel® Core™ i7-9700TE 8 Cores Up to 3.8 GHz, TDP 35W

- Intel® Core™ i5-9500TE 6 Cores Up to 3.6 GHz, TDP 35W

- Intel® Core™ i3-9100TE 4 Cores Up to 3.2 GHz, TDP 35W

• 8th Generation Intel® Coffee Lake S Series CPU:

- Intel® Core™ i7-8700 6 Cores Up to 4.6 GHz

- 12M Cache, TDP 65W

- Intel® Core™ i5-8500 6 Cores Up to 4.1 GHz

- 9M Cache, TDP 65W - Intel® Core™ i3-8100 4 Cores 3.6 GHz

- 6M Cache, TDP 65W

- Intel® Core™ i7-8700T 6 Cores Up to 4.0 GHz

- 12M Cache, TDP 35W

- Intel® Core™ i5-8500T 6 Cores Up to 3.5 GHz

- 9M Cache, TDP 35W

- Intel® Core™ i3-8100T 4 Cores 3.1 GHz

- 6M Cache, TDP 35W

- Intel® Pentium® G5400 2 Cores 3.7 GHz

- 4M Cache, TDP 58W

- Intel® Pentium® G5400T 2 Cores 3.1 GHz

- 4M Cache, TDP 35W

- Intel® Celeron® G4900 2 Cores 3.1 GHz

- 2M Cache, TDP 54W - Intel® Celeron® G4900T 2 Cores 2.9 GHz

- 2M Cache, TDP 35W
Chipset Intel® Q370
BIOS AMI 32MB SPI BIOS
Memory
  • 2x DDR4 2400/2666 MHz SO-DIMM Sockets
  • Supports Un-buffered and Non-ECC Type Up to 64 GB

Graphics
Graphics Engine
  • Integrated Intel® UHD Graphics 630: Core™ i7/i5/i3
  • Integrated Intel® UHD Graphics 610: Pentium® /Celeron®
  • Supports Triple Independent Display (1x DVI-I, 2x DisplayPort)

Audio
Audio Codec
  • Realtek® ALC888
  • High Definition Audio

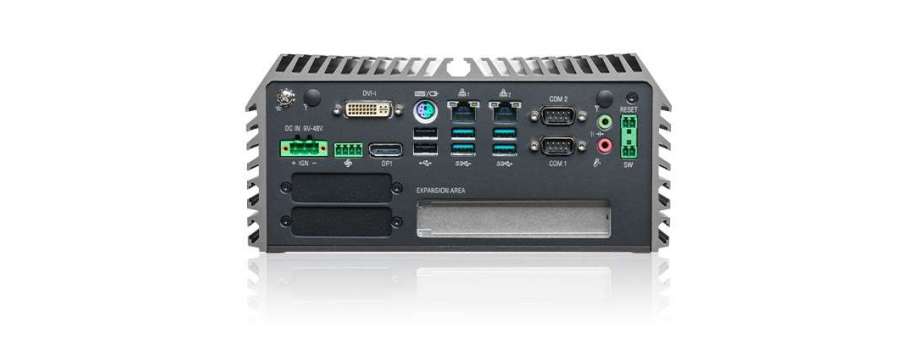

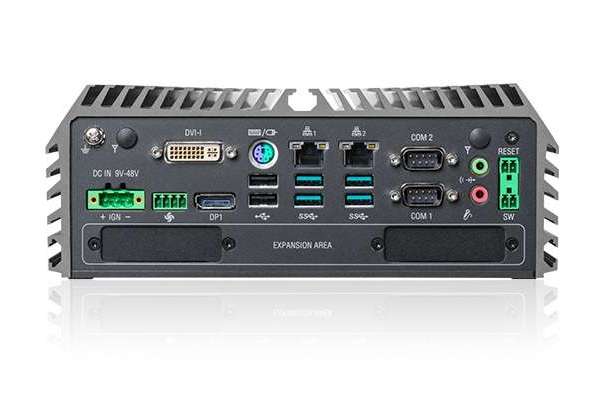

I/O
Connector 1x DVI-I (DVI-D: 1920 x 1200 @60Hz / VGA: 1920 x 1080 @60Hz)
DisplayPort 2x DisplayPort Connector (4096 x 2304 @ 60Hz, According to CPU Specifications) * Verified maximum resolution: 3840x2160.
LAN

2x GbE LAN (Supports WoL, Teaming, Jumbo Frame & PXE), RJ45

- GbE1: Intel® I210

- GbE2: Intel® I219-LM
COM 2x RS-232/422/485 with Auto Flow Control (Supports 5V/12V), DB9
USB
  • 2x USB 3.2 Gen2 (TypeA)
  • 4x USB 3.2 Gen1 (TypeA)
  • 2x USB 2.0 (Type A)
mini-DIN 1x PS/2, 6-pin mini-DIN Female Connector
Mic-in 1x Line-out & 1x Mic-in, Phone Jack 3.5mm
Power On/Off Switch Button 1x ATX Power On/Off Switch
Mode Switch 1x AT/ATX Mode Switch
CMOS Switch 1x Clear CMOS Switch
Remote Power On/Off Connector 1x Remote Power On/Off Connector, 2-Pin Terminal Block
Terminal Block
  • 1x Remote Reset Connector, 2-pin Terminal Block
  • x External Fan Connector, 4-Pin Terminal Block (Supports smart fan function)

Storage
SSD / HDD 2x 2.5" SATA HDD/SSD bay (Gen3), 1x Internal, 1x Front Accessable Supports RAID 0/1
mSATA 3x mSATA (shared by Mini-PCIe socket) (Gen3), BIOS Selectable
M.2 1x M.2 Key M 2280 Socket, Supports PCIe x4 NVMe SSD or SATA SSD (Gen3)

Expansion
Mini PCIe 3x Full-size Mini-PCIe Socket
SIM Socket 2x SIM Socket
CFM (Control Function Module) Interface 1x CFM (Control Function Module) Interface
CMI (Combined Multiple I/O) Interface
  • 2x CMI (Combined Multiple I/O) High Speed Interface
  • 2x CMI (Combined Multiple I/O) Low Speed Interface
Antenna 2x Antenna Hole
PCI/PCIe Expansion

DS-1200: -

DS-1201: 1x PCI/PCIe Expansion slot (with Optional Riser Card) * Supports maximum dimensions of add-on card (H x L) : 111 x 235 mm

DS-1202: 2x PCI/PCIe Expansion slot (with Optional Riser Card) * Supports maximum dimensions of add-on card (H x L) : 111 x 235 mm

Other Function
Instant Reboot Support Instant Reboot Technology (0.2 sec)
CMOS SuperCap Integrated for CMOS Battery Maintenance-free Operation
WatchDog Timer Software Programmable Supports 256 Levels System Reset

Power Requirement
Power Type AT / ATX
Power Supply Voltage 9~48VDC
Terminal 1x 3-Pin Terminal Block
Power Adapter Power Adapter AC/DC 24V/5A 120W or 24V/9.2A 220W (Optional)

Physical
Dimension ( W x D x H )

DS-1200: 227 x 261 x 88 mm

DS-1201: 227 x 261 x 108 mm

DS-1202: 227 x 261 x 128 mm
Weight

DS-1200: 4.3 kg

DS-1201: 4.92 kg

DS-1202: 5.14 kg
Construction Extruded Aluminum with Heavy Duty Metal
Mounting Wall Mounting
Physical Design
  • Unibody Design
  • Fanless Design
  • Jumper-less Design

Protection
Reverse Power Input Protection Yes
Over Voltage Protection
  • Protection Range: 51~58V
  • Protection Type: shut down operating voltage, re-power on at the preset level to recover
Over Current Protection 15A

Operating System
Windows Windows® 10
Linux Supports by project

Supports by project
Operating Temperature
  • 35W TDP Processor: -40°C to 70°C
  • 51~65W TDP Processor: -40°C to 45°C

* PassMark BurnInTest: 100% CPU, 2D/3D Graphics (without thermal throttling)

* With extended temperature peripherals; Ambient with air flow

* According to IEC60068-2-1, IEC60068-2-2, IEC60068-2-14
Storage Temperature -40°C to 85°C
Relative Humidity 95%RH @ 70°C (non-Condensing)
Shock

Operating, 50 Grms, Half-sine 11 ms Duration

* w/ SSD, according to IEC60068-2-27
Vibration

Operating, 5 Grms, 5-500 Hz, 3 Axes

* w/ SSD, according to IEC60068-2-64
MTBF 396,565 Hours
EMC
  • CE, UKCA, FCC, ICES-003 Class A
  • EN 50155 (EN 50121-3-2 Only)
EMI
  • CISPR 32 Conducted & Radiated: Class A
  • EN/BS EN 50121-3-2 Conducted & Radiated: Class A
  • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A
  • EN/BS EN61000-3-3 Voltage fluctuations & flicker
  • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A
EMS
  • EN/IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
  • EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 20 V/m
  • EN/IEC 61000-4-4 EFT: AC Power: 2 kV; Signal: 2 kV
  • EN/IEC 61000-4-5 Surges: AC Power: 2 kV
  • EN/IEC 61000-4-6 CS: 10V
  • EN/IEC 61000-4-8 PFMF: 50 Hz, 1A/m
  • EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 0.5 cycles at 50 Hz
Safety LVD IEC/EN 62368-1
