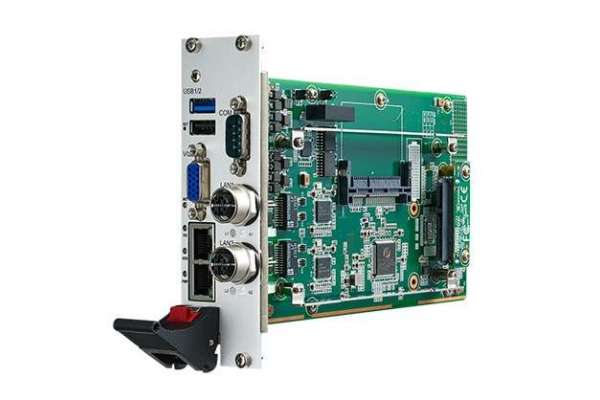

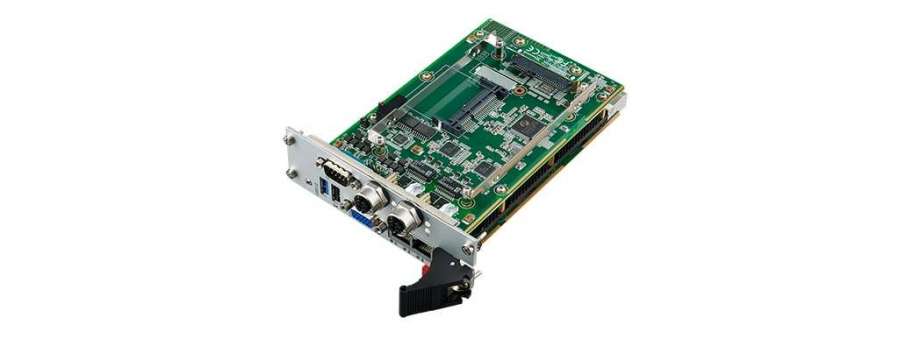

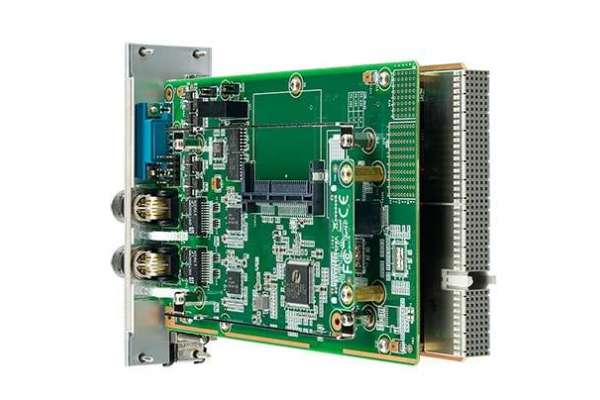

CompactPCI 3U процессорная плата на процессоре Intel Atom E3845 c разъемами ввода/вывода Advantech MIC-3329
Цены и наличие
| Код товара | Описание товара | Цена с НДС | Наличие на складе |
|---|---|---|---|
| MIC-3329C1-D1E | Процесорна плата CPCI 3U Advantech MIC-3329 W/ E3845 4G RAM DUAL SLOT ROHS | 83 199,9 | |
| MIC-3329R1-D1E | Плата портов ввода-вывода для MIC-3329 RIO-1 W/ 2LAN&2COM PORTS, DUAL | 32 288,0 | |
| MIC-3329C1-D2E | Процесорна плата CPCI 3U Advantech MIC-3329 E3845 w./ HDD&Cfast,2xM12 dual SL B101 | 106 513,0 | |
| MIC-3329C3-D2E | Процесорна плата CPCI 3U Advantech MIC-3329 E3845 4G RAM dual slot RoHS | 92 935,5 |
Серия Advantech MIC-3329, использующая новейшую 22 нм технологию Intel® Atom™ (кодовое название: Baytrail), обеспечивает значительную производительность и энергоэффективность.
Серия MIC-3329, представляющая собой процессорный блейд 3U CompactPCI®, оснащена двухъядерным E3827 и четырехъядерным E3845 процессорами ATOM SoC, до 4 ГБ распаянной памяти DDR3L-1066/1333 ECC. Плата выпускается в форм-факторе шириной в один и два слота и предлагает различные функции ввода/вывода благодаря расширениям XTM (8HP) и Rear IO.

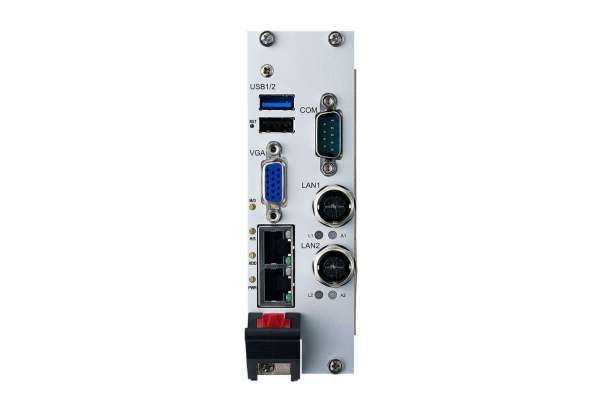

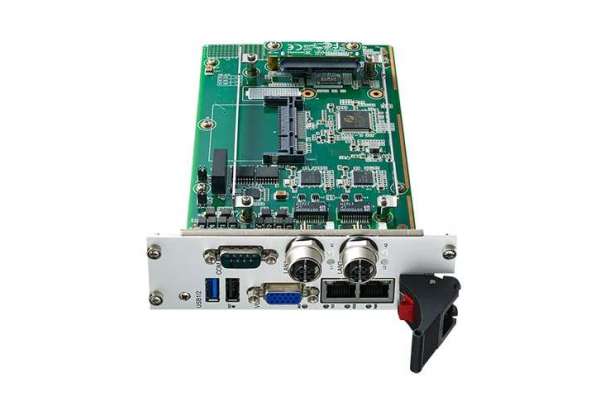

На передней панели ввода/вывода в одном слоте (4HP) расположены 2 порта RJ45 GbE (переключаются с RIO 4HP), 1 порт VGA (переключается с RIO 4HP), 1 порт USB2.0 и 1 порт USB3.0.

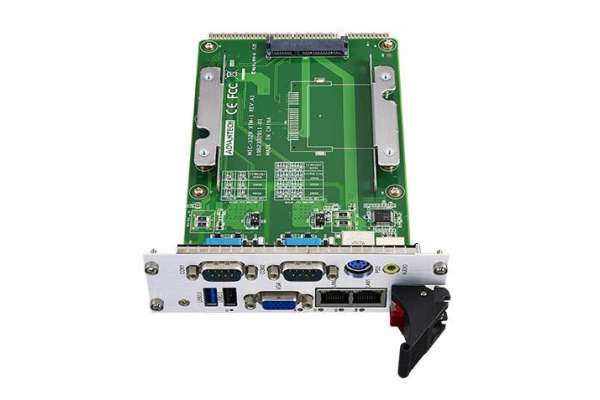

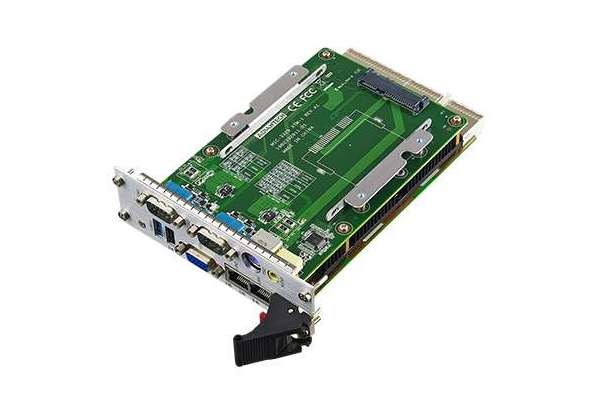

На передней панели ввода/вывода второго уровня (XTM) расположены 2 порта COM (RS232/422/485), 1 порт PS/2 KB/MS и 1 аудиопорт.
Доступны три типа устройств хранения данных: встроенный флэш-накопитель SSD емкостью 8 ГБ на 4HP (опционально) или разъем Cfast на RIO 4HP, разъем Cfast или 2,5" встроенный диск SATA на передней панели второго уровня.
MIC-3329 представляет собой идеальное решение для транспортных, железнодорожных и заводских приложений автоматизации. Благодаря надежному дизайну платы и тепловому режиму она соответствует стандартам EN50155 и EN50121-4 или превосходит их. Благодаря очень низкому TDP процессора, например 8 Вт/10 Вт, низкое энергопотребление и промышленные характеристики SoC делают MIC-3329 идеальным решением для всех безвентиляторных системных приложений.
- Поддержка новейшего 22 нм процессора Intel® Atom™ с низким энергопотреблением Quad Core E3845/Dual Core E3827 SoC
- Поддержка до 4 ГБ памяти DDR3L-1333 с припаянным ECC.
- Опциональный модуль расширения на 8HP и RIO для портов VGA, LAN, USB, PS/2, Audio, COM
- Поддержка безвентиляторного использования с оптимизированной конструкцией радиатора
- Дизайн соответствует стандартам EN50121-4 и EN50155 для применения на железной дороге
- Соответствие стандартам PICMG2.0 R3.0, PICMG2.1 R.0
Дополнительная информация
Processor System |
|
| CPU | Intel® Atom™ Processor E3826/E3827/E3845 |
| Max Speed | Up to 2MB L2 Cache, 1.91 GHz |
| BIOS | 2 x AMI 8 MByte SPI flash |
Memory |
|
| Technology | Single Channel DDR3L 1066/1333 MHz with ECC |
| Max. Capacity | Up to 4GB on board |
Compact PCI Interface |
|
| J1 Connectors | 32bit/33MHz PCI local bus |
| J2 Connector | RTM |
| Mode | System Master/Drone (Stand alone) |
Ethernet |
|
| Controller | Intel® WGI210 SLJXR Gigabit Ethernet Controller |
| Interface | PCIe 1.0 x 1, 10/100/1000 Base TX Ethernet |
| I/O Connector | 2 x RJ45 to 4HP front (Switchable with RIO 4HP); 2xM12 X-Code, 2xM12 D-Code on 8HP front |
Graphics |
|
| Chipset | Integrated in processor |
| I/O Connector | 1 x VGA to 4HP front (Switchable with RIO 4HP) |
| Resolution | 1 x VGA 2560 x 1600, 60Hz |
Storage |
|
| Mode | SATA-II |
| Channels |
|
Front I/O |
|
| USB | 1 x US2.0 type A, 1 x USB3.0 type A |
| VGA | 1 x VGA (Switchable with RIO) |
| LAN | 2 x 10/100/1000Mbps on RJ45 (Switchable with RIO) |
| Front Panel LEDs | x 1 blue/yellow for Hot Swap/HDD, x 1 green for Power, and x 1 green for Master/Drone mode |
| 8HP (XTM) |
|
| Buttons | System reset button |
To RTM |
|
| USB | 2 x US2.0 type A, |
| VGA | 1 x VGA (Switchable with front) |
| LAN | 2 x 10/100/1000Mbps on RJ45 (Switchable with front) |
| 8HP (XTM) | 2 x COM port on DB9 (RS232/422/485) |
BIOS |
|
| Boot Options | SATA, USB, network (PXE) |
Watchdog Timer |
|
| Output | Local reset |
| Interval | Programmable 1s ~ 255s |
Operating System |
|
| Compatibility | Windows7, Windows 10, Linux, CentOS6.6, VxWorks 6.9 & 7.0 |
Physical |
|
| Dimension & Weight | 3U/ 4HP&8HP: 100mm x 160 mm |
Environment |
|
| Temperature |
Operating: -40 ~ 70 °C (-40 ~ 158 °F) Fanless Non-operating: -40 ~ 85 °C (-40 ~ 185 °F) |
| Humidity |
Operating: 95 % @ 40 °C, non-condensing Non-operating: 95 % @ 60 °C, non-condensing |
| Vibration |
Operating: 2Grms (X,Y,Z 1H/axis, w/o HDD) Non-operating: 2G |
| Shock | 30 G, 11ms, each axis three times |
Regulatory |
|
| Conformance |
FCC Class A, CE, RoHS EN50121-4, EN50155 |
Compliance |
|
| Standards | PICMG2.0 R3.0, PICMG2.1 R2.0 |
