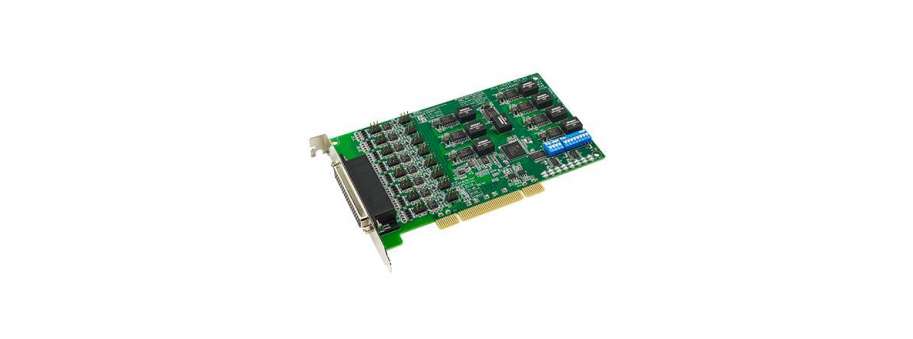

8-портовая коммуникационная карта RS-232/422/485 PCI Advantech PCI-1622

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
PCI-1622B-DE Плата розширення Advantech для шини PCI, Advantech PCI-1622, 8-port RS-232/422/485 UPCI Comm. Card w/S  14 865,8
PCI-1622C-DE Плата розширення Advantech для шини PCI, Advantech PCI-1622, 8 ізольованих портів RS-232/422/485 / UPCI Comm. Card w/Iso  29 009,7

PCI-1622 — 8-портовая плата связи RS-232/422/485 PCI, которая совместима со спецификацией шины PCI 2.2. Обеспечивает восемь защищенных портов EFT до 1000 В и имеет множество функций, таких как высокая скорость передачи 921,6 кбит/с;

Карта используют высокопроизводительные XR17V358 UART с 256-байтовыми буферами FIFO для снижения нагрузки на ЦП. Таким образом, PCI-1622 особенно подходит для создания надежных систем в многозадачных средах.

  • Совместимость с шиной PCI 2.2
  • Скорость до 921,6 кбит/с для чрезвычайно быстрой передачи данных
  • Поддерживает любую настройку скорости передачи данных
  • 8 портов RS-232 или RS-232/422/485
  • XR17V358 UART с 256-байтными буферами FIFO
  • Поддерживаемые операционные системы: Windows XP/7/8/10 и Linux

Дополнительная информация

General

Bus Type Universal PCI v2.2
Certification CE, FCC class A
Connectors
  • 1x Female DB62 (PCI-1620A/22A/22B)
  • 1x Female DB78 (PCI-1622C)
Dimensions (L x W) 174.65 x 106.67 mm (6.88”x 4.2")
Power Consumption 260 mA @ +3.3 V (typ.)

Communications

Comm. Controller XR17V358
Data Bits 5, 6, 7, 8
Data Signals RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD (PCI-1620A/22A/22B) TxD, RxD, RTS, CTS, DTR, DSR, DCD, RI (PCI-1622C) RS-422: Tx+, Tx-, Rx+, Rx- (PCI-1620A/22A/22B) CTS+, CTS-, RTS+, RTS-, Tx+, Tx-, Rx+, Rx- (PCI-1622C) RS-485: Data+, Data- (PCI-1620A/22B/22C)
FIFO 256 bytes
Flow Contro DTR/DSR, RTS/CTS, Xon/Xoff
Parity None, Odd, Even, Mark, or Space
Speed 50 bps ~ 921.6 kbps
Stop Bits 1, 1.5, 2

Software

Bundled Software ICOM Tools
OS Support Windows XP/7/8/10, and Linux (You can reference the SW release note to know the supported OS version.)

Environment

Operating Humidity 5 ~ 95 % RH, non-condensing
Operating Temperature -10 ~ 60°C
Storage Temperature -25 ~ 85°C
