2xCOM
Extended T range
IP66
Resistive Touch
RS232
RS485
Screen Size 15"

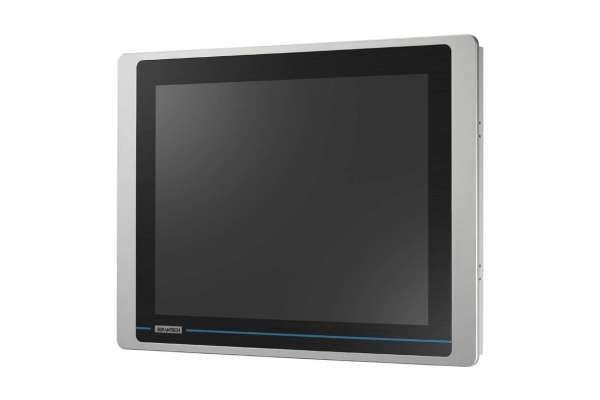

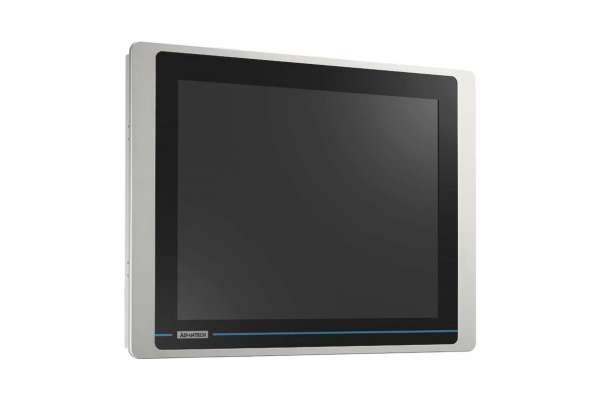

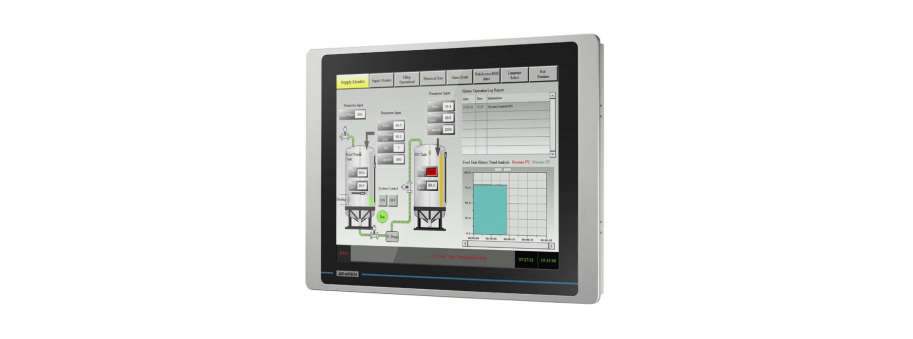

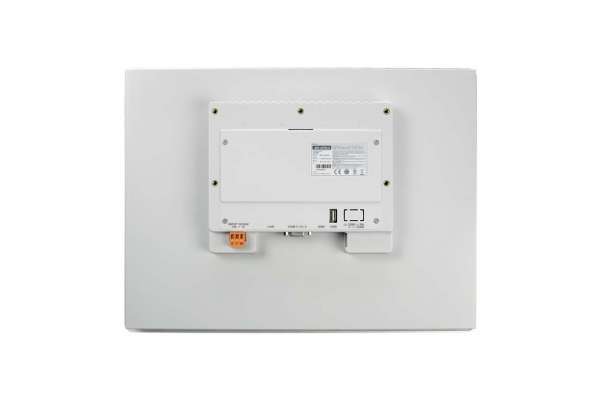

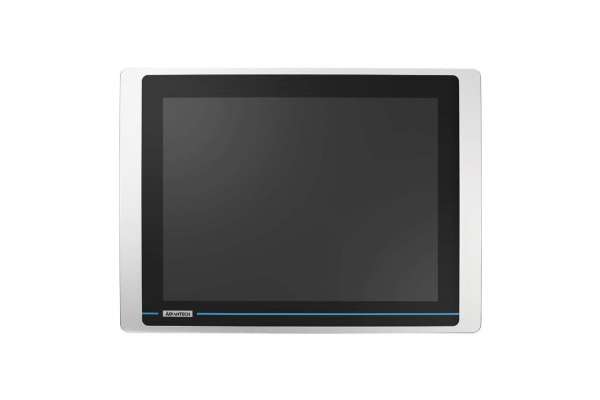

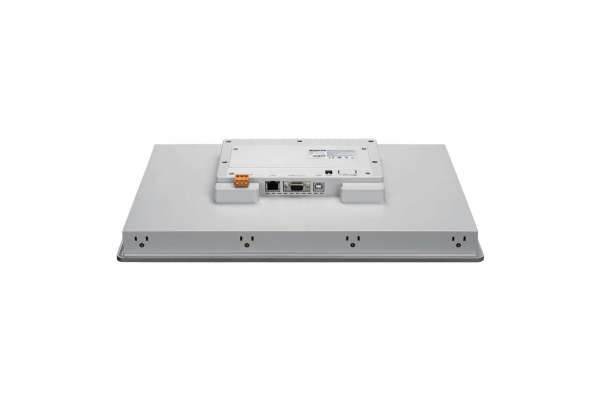

15" панель оператора XGA с установленным ПО HMINavi 32-битный RISC-процессор ARM9™ с рабочей памятью SDRAM объемом 64 МБ Advantech WOP-215K
Цены и наличие
| Код товара | Описание товара | Цена с НДС | Наличие на складе |
|---|---|---|---|
| WOP-215K-NAE | Панель оператора Advantech WOP-215K 15" XGA, 64MB, 128MB(NAND),Serialx3,Ethernet | 60 661,9 |
Чтобы соответствовать строгим стандартам рынка автоматизации, особенно для упаковки, резки этикеток и продуктов питания, Advantech разработала серию WOP-200K для различных операций, включающих ПЛК, термоконтроллеры, инверторы и датчики. Оснащенные 32-разрядным RISC-процессором ARM9™ с оперативной памятью 64 МБ, системы серии WOP-200K доступны с ЖК-дисплеями разного размера (от 4,3 до 15 дюймов). Кроме того, системы WOP-200K поставляются в комплекте с программным обеспечением Advantech HMINavi — человеко-машинным интерфейсом, разработанным для приложений HMI, чтобы сократить трудозатраты и повысить эффективность производства за счет визуализации. Мощные драйверы подключения поддерживают более 500 рыночных брендов ПЛК.
- 32-разрядный RISC-процессор ARM9™ с оперативной памятью SDRAM объемом 64 МБ
- Поддерживает более 500 промышленных протоколов связи ПЛК.
- Резервная память 128 КБ для хранения важных данных или параметров
- Бесплатная поддержка инструмента разработки HMINavi Designer в Windows 10.
- Поддерживает загрузку данных HMINavi Runtime через последовательный порт, Ethernet, USB-порт
- Нет ограничений на количество внутренних точек ввода/вывода, используемых для различных приложений.
- Надежная настройка прошивки из ПО HMINavi для работы 24/7
- Легко переключать одно приложение на разные размеры ЖК-дисплея за считанные секунды
- Поддерживает работу как в ландшафтном, так и в портретном режиме.
- Монтаж в панель обеспечивает простоту установки, а передняя панель имеет степень защиты IP66.
Дополнительная информация
General |
|
| Certification | CE, FCC, UL61010 |
| Dimensions (W x H x D) | 399.1 x 297.6 x 57.3mm (15.71' x 11.72' x 2.26') |
| Cutout Dimensions | 384.5 x 283mm (15.14' x 11.14') |
| Front Panel Thickness | 6 mm (0.23 in) |
| Operating System | HMI RTOS, HMINavi Designer |
| Power Supply Voltage | 24VDC ± 10%, Isolation |
| Power Consumption | 20W |
| Enclosure Housing | Plastic |
| Mount Options | Panel |
| Weight (Net) | 3 kg (6.61 lbs) |
System Hardware |
|
| CPU | ARM9™ 32-bit RISC processor |
| Battery Backup Memory | 128KB |
| Working Memory | 64 MB SDRAM |
| Storage |
|
Communication Interface |
|
| COM1 | RS-232 (DB9 Female) |
| COM2 | RS-422/485 (COM1: Pin 1, 4, 5, 6, 9) |
| COM3 | RS-485 (COM1: Pin 5, 7, 8) |
| Ethernet (RJ45) | 10/100-BaseT |
| I/Os |
|
LCD and Touchscreen |
|
| Display Type | XGA TFT LCD |
| Display Size | 15" |
| Max. Resolution | 1024 x 768 |
| Max. Colors | 65,536 colors |
| Luminance (cd/m2 ) | 350 |
| Backlight Life | LED, 20,000 hr |
| Touchscreen | 4 wires analog resistive |
Environment |
|
| Operating Temperature | -10 ~ 60°C (14 ~ 140° F) |
| Storage Temperature | -20 ~ 70°C (-4 ~ 158° F) |
| Humidity | 95% RH @ 40°C, non-condensing |
| Ingress Protection | Front panel: IP66 |
| Vibration Protection | 5 ~ 500Hz (X,Y,Z direction, 1Grms, 1hour per axis) |
